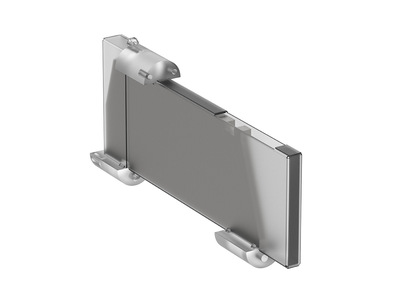

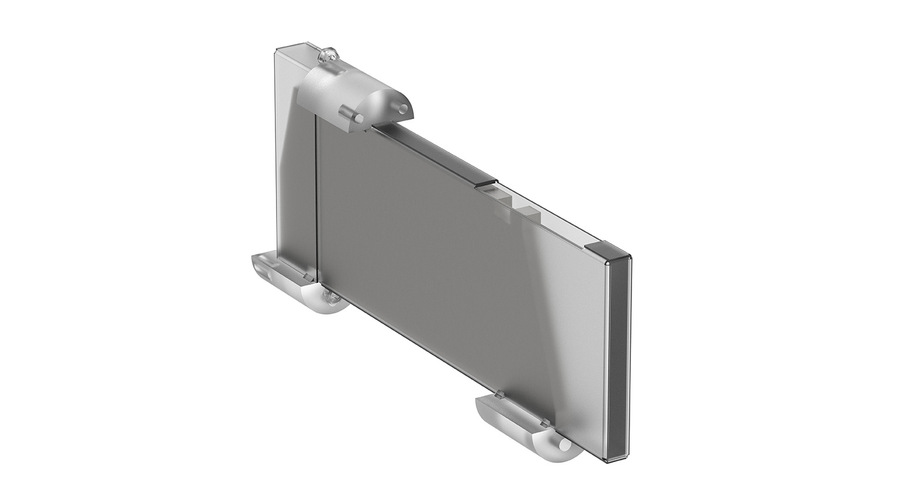

BSF 225 kN, Bjelke-bjelke

BSF 225 k N bjelke bjelke
BSF 225 k N søyle bjelke 2b
Bjelke bjelke BSF
BSF 225 k N bjelke bjelke
BSF 225 k N søyle bjelke 2b
Bjelke bjelke BSF

BSF er et konsollfritt system.

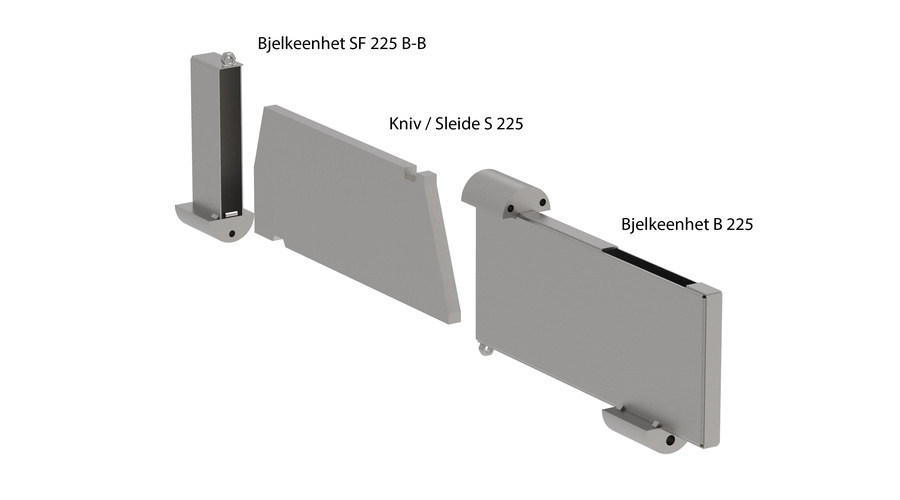

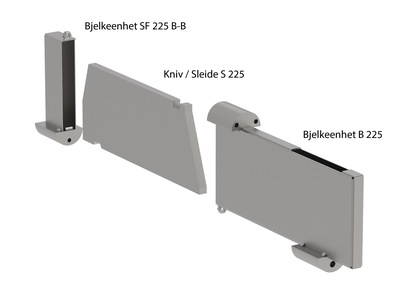

Systemet består av tre hoveddeler:

  • Bjelke-enhet: Støpes inn i betongbjelken og skal forankres med angitt armering.
  • Bjelke-bjelke-enhet: Støpes inn i betongsøylen og skal forankres med angitt armering.
  • Kniv/sleide: Forbinder bjelken til søylen. Denne er av massivt stål og utgjør den delen av forbindelsen som overfør lasten fra bjelken til søylen. Før montasje er kniven tilbaketrukket og skjult inne i bjelke-enheten.

Alle deler er laget av stål. De tre hovedkomponentene er i stålkvalitet S355.
Gjengestenger er kvalitet 8.8, og stoppskiver er i stålkvalitet S355 (leveres ved forespørsel).

Design prinsipper
Når kniven er på plass i bjelke-bjelkeenheten, fungerer denne som en utkrager fra bjelkeenden. Lasten påføres på enden av kniven hvor den overføres til bunnplaten i bjelke-bjelkekassen. Momentet fra utkragingen balanseres ved at kniven har opplegg mot to halvrundstål på bjelkekassen, ett i fremre overkant av bjelkekassen og ett på undersiden av kassen ved knivens bakre ende. Armering bøyd rundt disse halvrundstålene overfører oppleggskreftene fra kniven videre inn i betongbjelken.

Produktfakta
Maksimal kapasitet225 kN
Minimum søylebredde240 mm
Minimum bjelkedimensjon190 x 370 mm
Vekt S 225, kniv14,4 kg
Vekt B 225, bjelkeenhet7,40 kg
Vekt SF 225 B-B, bjelke-bjelkeenhet2,10 kg
Teknisk info / Memo
Teknisk info / Tegning

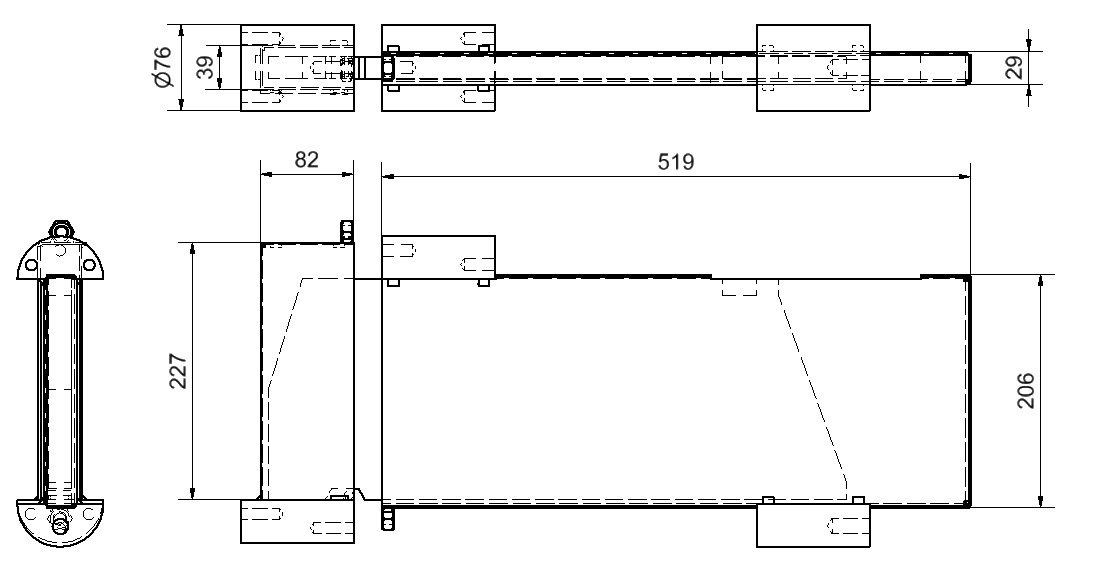

Tegninger BSF 225

Bilde
Produkt
STP DWG 2D IFCPDF
B 225B225.STPB225.DWG2DB225.IFC
S 225S225.STPS225.DWG2DS225.IFC
SF 225 B-BSF225B-B.STPSF225B-B.DWG2DSF225B-B.IFC
