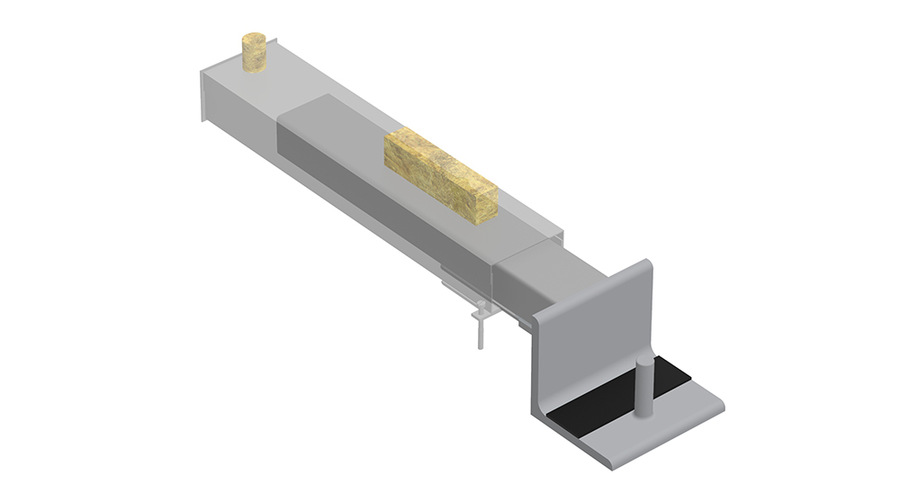

BWC 55 light med vinkel
BWC 55-Light er et meget godt alternativ til tradisjonelle kuldebrobrytere, eller direkte innstøpte stålprofiler for bæring av balkonger/svalganger med frontsøyler eller skråstag.

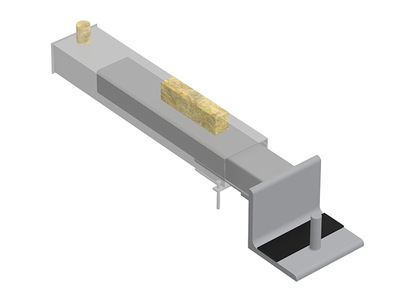

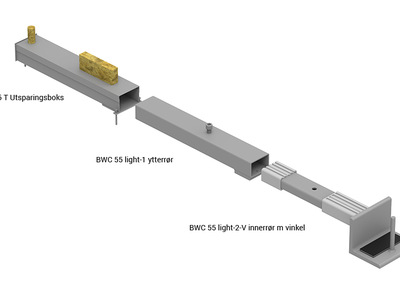

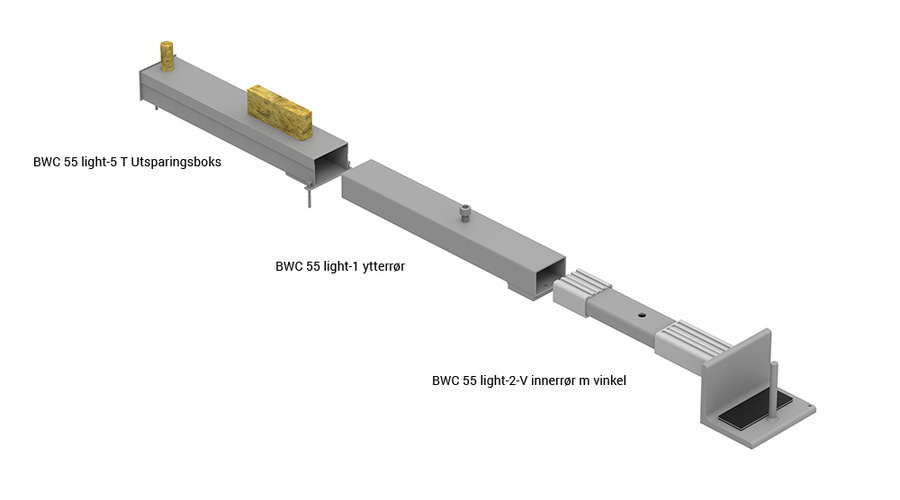

Systemet består av flere deler:
Utsparingsboks i dekke: Om man velger å benytte denne, støpes utsparingsboksen inn i dekket, og skal forankres med angitt forankringsarmering.

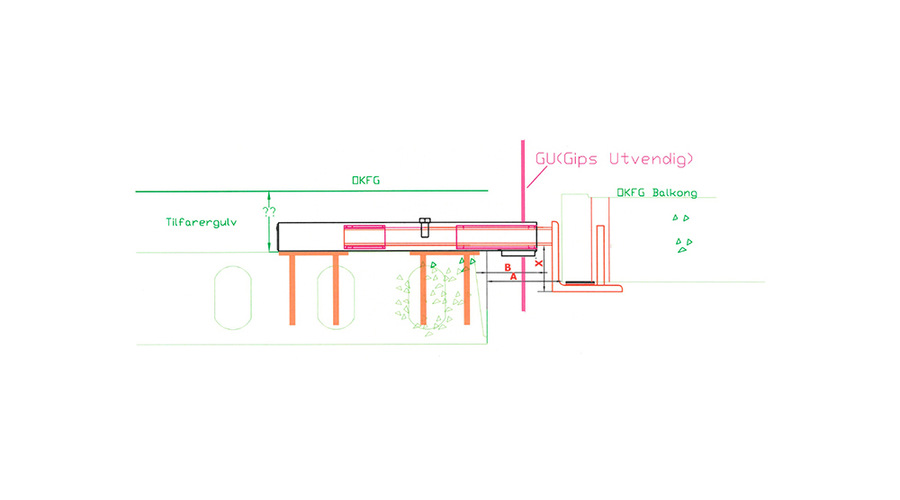

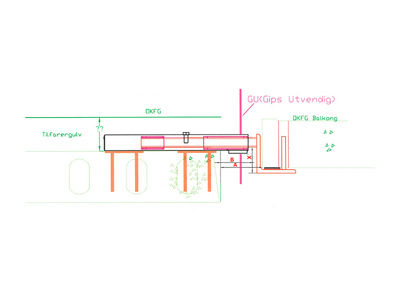

Ytterrør: Denne kan alternativt støpes direkte inn i dekket, eller tres inn i allerede etablert utsparingsboks. Viktig at ytterrøret trekkes langt nok ut fra dekkekanten, slik at den stikker ut forbi GU. Dermed er det lett å komme til for å tette rundt ytterrøret mot GU, med fuge, duk, tape e.l
Innerrør med vinkel: Dette er delen som forbinder dekke og balkong-/svalgangselementet. Denne kommer i flere varianter. Mest vanlig kombineres den med en innstøpt balkongkasse(BWC 55-4), eller den kommer med en påsveist vinkel. Skal balkong eller svalgang plasstøpes, forlenges innerrøret, og det armeres direkte på innerrøret.

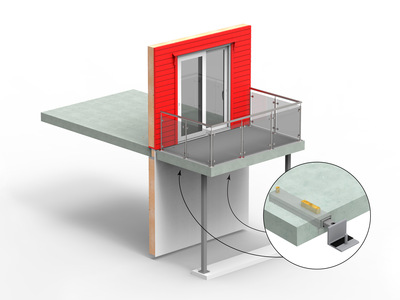

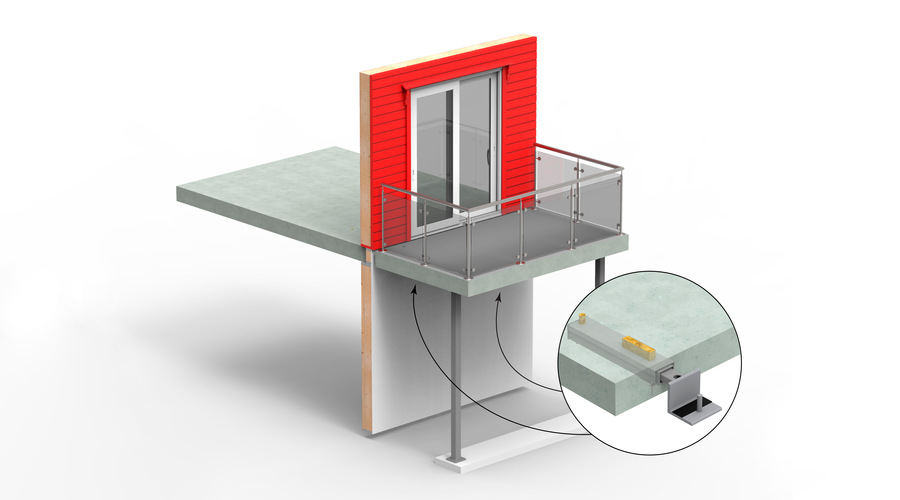

For plasstøpt dekke eller hulldekke og prefabrikkerte balkonger med søyle/skråstag i front. Enkel vanntetting

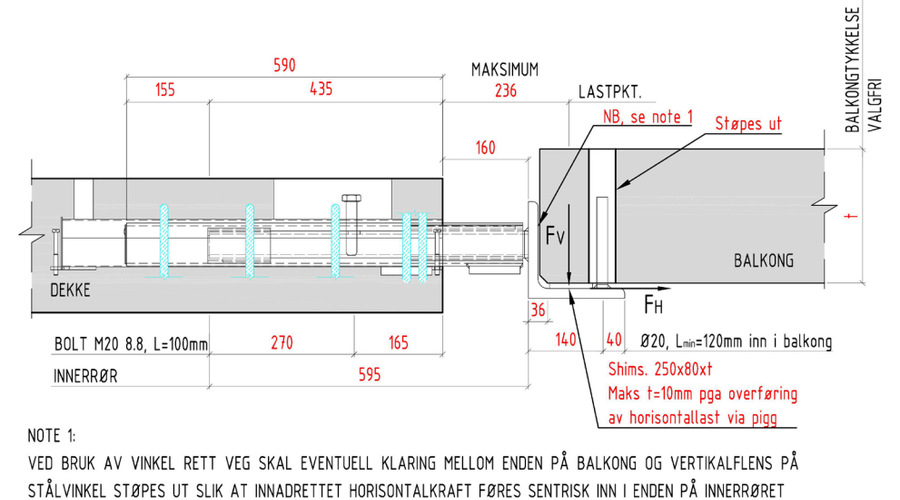

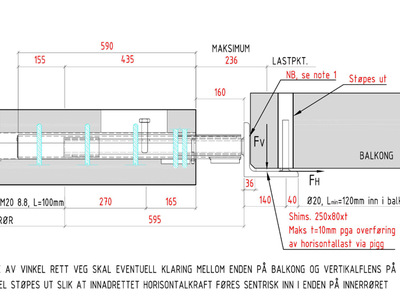

Se mer i Invisible Connections® Memo 701b side 5
Maks. skjærkraft(kN) | Fv = 60kN | |
Bruddgrenselast vertikalt | Stålvinkel opp-ned med to avstivere | Fv = 45kN |
Bruddgrenselast horisontalt | FH=20kN |
BWC 55-light-1 ytterrør | |

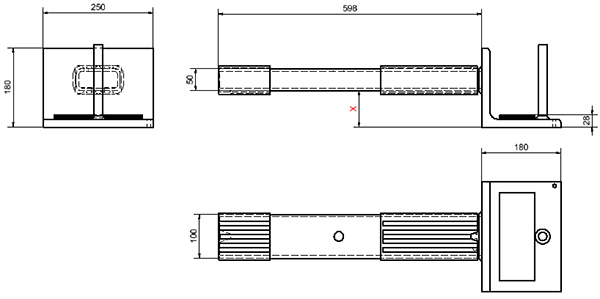

BWC 55-light-2-V innerrør |
BWC 55 light
Memo nr | Navn / nedlastning | Format | |
---|---|---|---|
Memo nr 700 | BWC 55 740 BWC 55 LIGHT VEILEDNING | PFD | |
Memo nr 701b | BWC 55 light, tekniske spesifikasjoner | PFD | |
Memo nr 702b | BWC 55 light, beregning av forankringsarmering | PFD | |
Memo nr 703b | BWC 55 light, eksempel forankringsarmering | PFD | |
Memo nr 704 | BWC 55 740 og BWC 55 Light, eksempel | PFD | |
Memo nr 705 | BWC WB for isolerte veggelement | PFD |
Bilde | Produkt | Step | DWG 2D | IFC | |
---|---|---|---|---|---|
BWC 55 light-1 | BWC 55 light-1 | BWC 55 light-1 | BWC 55 light-1 | BWC 55 light-1 | |
BWC 55 light-2-V | BWC 55 light-2-V | BWC 55 light-2-V | BWC 55 light-2-V | BWC 55 light-2-V | |
BWC 55 light-5-T | BWC 55 light-5-T | BWC 55 light-5-T | BWC 55 light-5-T | BWC 55 light-5-T |
