BWC 55-740 er vårt beste alternativ til tradisjonelle kuldebrobrytere, eller direkte innstøpte stålprofiler for bæring av balkonger/svalganger med frontsøyler eller skråstag.

For prefabrikkerte balkonger med søyle/skråstag i front, klemflens for god vanntetting og med vinkel for negativ last. Plasstøpt dekke eller hulldekke.

Utadrettet horisontalkraft vil bøye vinkelens vertikale ben i samme retning som vertikalkraften. Ved eventuell

horisontallast må vinkelen kontrolleres for den kombinerte momentvirkningen fra begge krefter. BWC ytterrøret

er ved standard forankringsutførelse forankret for maks. horisontalkraft FH=20kN

Systemet består av flere deler:

Utsparingsboks i dekke: Om man velger å benytte denne, støpes utsparingsboksen inn i dekket, og skal forankres med angitt forankringsarmering.

Ytterrør: Denne kan alternativt støpes direkte inn i dekket, eller tres inn i allerede etablert utsparingsboks. Denne modellen er utstyrt med et klemflenssystem mot GU, som holder vannet på utsiden. Velger man å støpe ytterrøret direkte inn i dekket, anbefaler vi at det tas med vår gummimansjett (700x700 mm) som tar opp evt. støpe avvik, og limes mot GU.

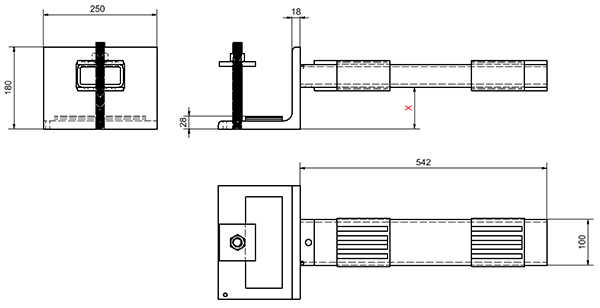

Innerrør: Dette er delen som forbinder dekke og balkong-/svalgangselementet. Denne kommer i flere varianter. Mest vanlig kombineres den med en innstøpt balkongkasse (BWC 55-4), eller den kommer med en påsveiset vinkel. Skal balkong eller svalgang plasstøpes, forlenges innerrøret, og det armeres direkte på innerrøret.

Se mer i Invisible Connections® Memo 701a side 6.
