BWC 55 light med vinkel for negativ last
- Produkter→
- Balkongforbindelser→
- Skjærforbindelser med dobbel vanntetting. Kombineres med søyler i front eller skråstag→
- BWC 55 light med vinkel for negativ last
BWC 55-Light er et meget godt alternativ til tradisjonelle kuldebrobrytere, eller direkte innstøpte stålprofiler for bæring av balkonger/svalganger med frontsøyler eller skråstag.
Systemet består av flere deler:
Utsparingsboks i dekke: Om man velger å benytte denne, støpes utsparingsboksen inn i dekket, og skal forankres med angitt forankringsarmering.
Ytterrør: Denne kan alternativt støpes direkte inn i dekket, eller tres inn i allerede etablert utsparingsboks. Viktig at ytterrøret trekkes langt nok ut fra dekkekanten, slik at den stikker ut forbi GU. Dermed er det lett å komme til for å tette rundt ytterrøret mot GU, med fuge, duk, tape e.l

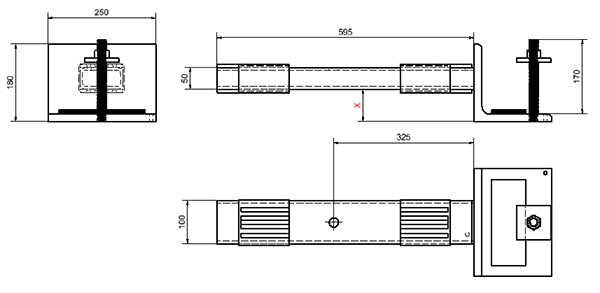

Innerrør med vinkel: Dette er delen som forbinder dekke og balkong-/svalgangselementet. Denne kommer i flere varianter. Mest vanlig kombineres den med en innstøpt balkongkasse(BWC 55-4), eller den kommer med en påsveist vinkel. Skal balkong eller svalgang plasstøpes, forlenges innerrøret, og det armeres direkte på innerrøret.
For plasstøpt dekke eller hulldekke og prefabrikkerte balkonger med søyle/skråstag i front. Enkel vanntetting
Se mer i Invisible Connections® Memo 701b side 5
| Maks. skjærkraft(kN) | Fv = 35 kN |
| Maks. horisontalkraft (kN) | 0 kN |
| BWC 55-light-1 ytterrør |  |
| BWC 55-light-2-V-N innerrør |  |
BWC 55 light
| Memo nr | Navn / nedlastning | Format | |
|---|---|---|---|
| Memo nr 700 | BWC 55 740 BWC 55 LIGHT VEILEDNING | PFD |  |
| Memo nr 701b | BWC 55 light, tekniske spesifikasjoner | PFD | |
| Memo nr 702b | BWC 55 light, beregning av forankringsarmering | PFD | |
| Memo nr 703b | BWC 55 light, eksempel forankringsarmering | PFD | |
| Memo nr 704 | BWC 55 740 og BWC 55 Light, eksempel | PFD | |
| Memo nr 705 | BWC WB for isolerte veggelement | PFD | |
| Bilde | Produkt |
Step |  DWG 2D |
IFC |
PDF |
|---|---|---|---|---|---|
 | BWC 55 light-1 | BWC 55 light-1 | BWC 55 light-1 | BWC 55 light-1 | BWC 55 light-1 |
 | BWC 55 light-2-V-N | BWC 55 light-2-V-N | BWC 55 light-2-V-N | BWC 55 light-2-V-N | BWC 55 light-2-V-N |
 | BWC 55 light-5-T | BWC 55 light-5-T | BWC 55 light-5-T | BWC 55 light-5-T | BWC 55 light-5-T |
Balkongforbindelse (skjær) light montering
Balkongforbindelse (skjær) light produksjon
Balkongforbindelse (skjær) light ingeniør
Balkongforbindelse (skjær) light arkitekt
Presentasjon: Veiledning for balkong
| Balkongbrosjyre m søyler i front |  |
