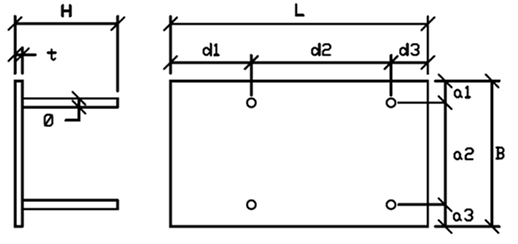

Sveiseplater hulldekke

Sveiseplater hulldekke

			d			a			Kamstål	Kamstål
Type	B x L x t	H	1	2	3	1	2	3	ant	Ø	Vekt
04 141 0	200x350x10	140	110	190	50	30	140	30	4	12	6,13
04 143 0	200x450x10	210	110	290	50	30	140	30	4	12	8,00
NB 200x200	200x200x10	110	55	90	55	55	90	55	4	12	3,70
EP 200x200	200x200x10	160	55	90	55	57	90	53	4	16	4,30

Sveiseplater hulldekke beregninger

Artikkel nr	Bruksområde	Beregning	Tegning
04 141 0	Skjære/moment (kN)	Beregning 04 141 0	04 141 0
04 143 0	Skjære/moment (kN)	Beregning 04 143 0	04 143 0
NB200x200	Skjære/moment (kN)	Beregning NB200x200	NB 200x200
EP200x200	Skjære/moment (kN)	Beregning EP200x200	EP 200x200

Sveiseplater DT

Sveiseplater SDT

Sveiseplater vegg

Sveiseplater til generelt bruk

Utvekslingsjern

Sveiseplater hulldekke

			d			a			Kamstål	Kamstål
Type	B x L x t	H	1	2	3	1	2	3	ant	Ø	Vekt
04 141 0	200x350x10	140	110	190	50	30	140	30	4	12	6,13
04 143 0	200x450x10	210	110	290	50	30	140	30	4	12	8,00
NB 200x200	200x200x10	110	55	90	55	55	90	55	4	12	3,70
EP 200x200	200x200x10	160	55	90	55	57	90	53	4	16	4,30

Sveiseplater hulldekke beregninger

Artikkel nr	Bruksområde	Beregning	Tegning
04 141 0	Skjære/moment (kN)	Beregning 04 141 0	04 141 0
04 143 0	Skjære/moment (kN)	Beregning 04 143 0	04 143 0
NB200x200	Skjære/moment (kN)	Beregning NB200x200	NB 200x200
EP200x200	Skjære/moment (kN)	Beregning EP200x200	EP 200x200

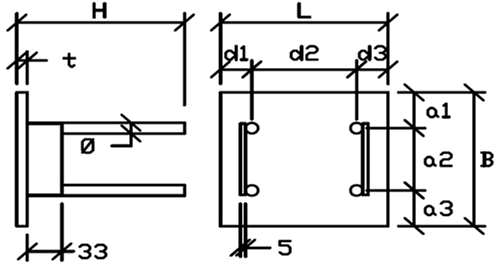

Sveiseplater DT

			d			a			Kamstål	Kamstål
Type	B x L x t	H	1	2	3	1	2	3	ant	Ø	Vekt
04 221 0	80x150x10	160	30	90	30	5	70	5	4	12
04 222 0	90x150x10	160	30	90	30	10	70	10	4	12
04 223 0	100x150x10	160	30	90	30	15	70	15	4	12
04 224 0	110x150x10	160	30	90	30	20	70	20	4	12
04 225 0	120x150x10	160	30	90	30	25	70	25	4	12
04 226 0	130x150x10	160	30	90	30	30	70	30	4	12
04 227 0	140x150x10	160	30	90	30	35	70	35	4	12
04 228 0	150x150x10	160	30	90	30	40	70	40	4	12
04 229 0	160x150x10	160	30	90	30	45	70	45	4	12

Sveiseplater DT beregninger

Artikkel nr	Bruskområder	Beregning
04 22x 0	Skjære/moment	Beregning 04 22x 0

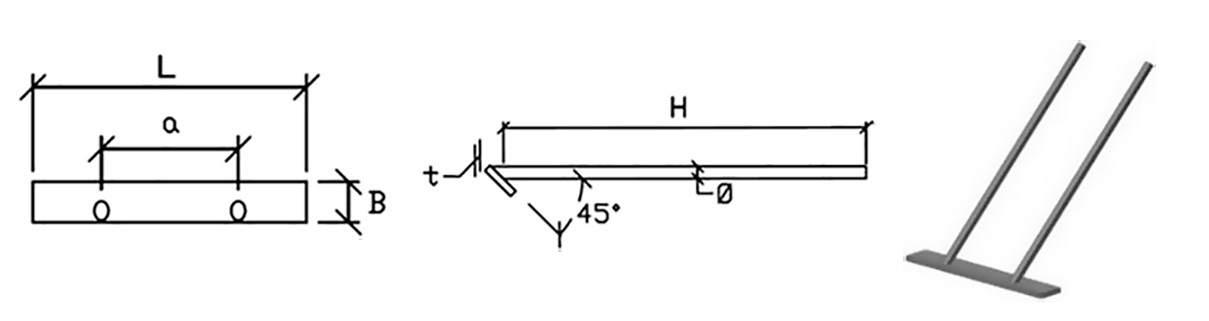

Sveiseplater SDT

			d			a			Kamstål	Kamstål
Type	B x L x t	H	1	2	3	1	2	3	ant	Ø	Vekt
04 207 0	200 x 30 x 6	300	50	100	50	15		15	2	10	0,6

Sveiseplater SDT beregninger

Artikkel nr	Bruskområder	Beregning	Tegning
04 207 0	Skjære/moment	Beregning 04 207 0	04 207 0

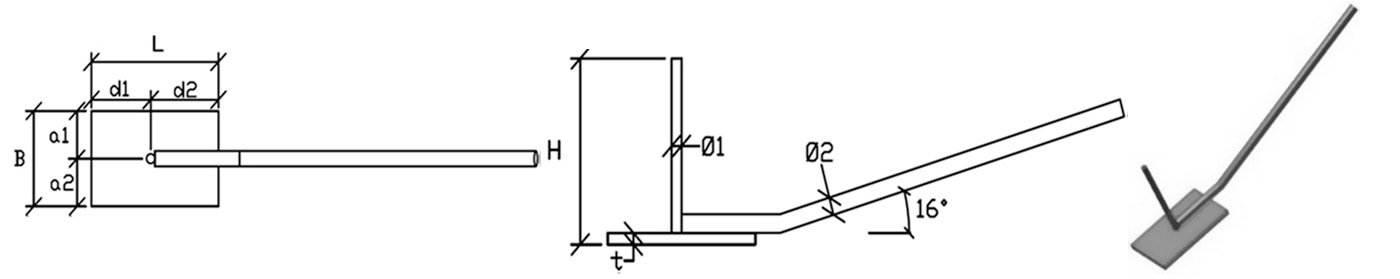

Sveiseplater vegg

			d		a		Kamstål	Kamstål
Type	B x L x t	H	1	2	1	2	ant	Ø	Vekt
04 511 0	100 x 150 x 10	160	70	80	50	50	1	10	2,10

Sveiseplater vegg beregninger

Artikkel nr.	Bruksområder	Beregning
04 511 0	Skjære moment (kn)	Beregning 04 511 0

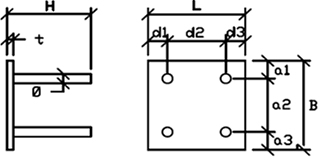

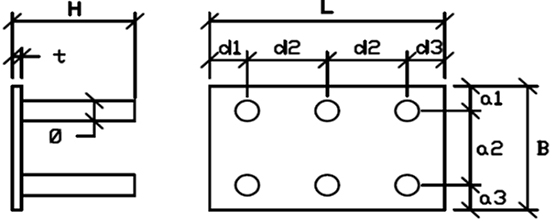

Sveiseplater til generelt bruk

			d			a			Kamstål	Kamstål
Type	B x L x t	H	1	2	3	1	2	3	ant	Ø	Vekt
04 071	150 x 150 x 10	130	30	90	30	75		75	2	16	2,25
04 073	150 x 150 x 10	130	30	90	30	30	90	30	4	16	2,70
04 081	150 x 250 x 10	130	40	85	40	75		75	3	16	3,70
04 083	150 x 250 x 10	130	40	85	40	30	90	30	6	25	6,00
OB-400-0801	200 x 180 x 10	160	55	90	55	35	90	55	4	16	3,40
04 509 0	100 x 150 x 10	160	70	50	30	50		50	2	16	1,72
HB 100x150	100 x 150 x 10	160	45	60	45	40		60	2	16	1,72
SB 100x200	100 x 200 x 10	210	50	100	50	40		60	2	16	2,30
CO 100x250	100 x 250 x	160	40	85	40	50		50	4	16	2,70

Sveiseplater til generelt brukberegninger

Artikkel nr.	Bruksområder	Beregning
04 071	Skjære moment (kn)	Beregning 04 071
04 073	Skjære moment (kn)	Beregning 04 073
04 081	Skjære moment (kn)	Beregning 04 081
04 083	Skjære moment (kn)	Beregning 04 083
OB-400-0801	Skjære moment (kn)	Beregning OB 400 0801
04 509 0	Skjære moment (kn)	Beregning 04 509 0
HB 100x150	Skjære moment (kn)	Beregning HB 100x150
SB 100x200	Skjære moment (kn)	Beregning SB 100x200
CO 100x250	Skjære moment (kn)	Beregning CO 100x250

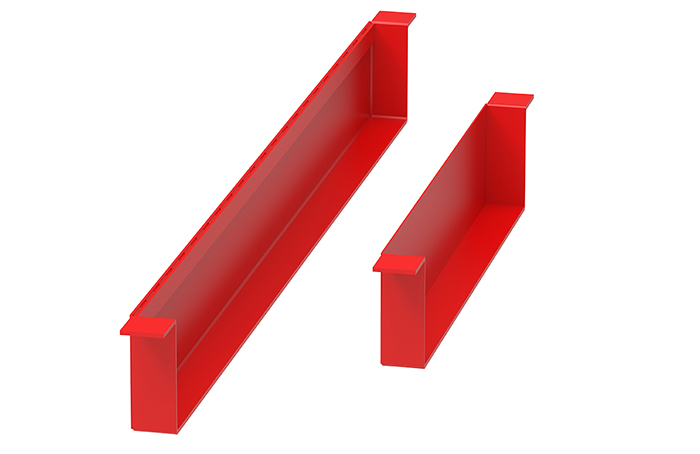

Utvekslingsjern

Artikkelnr.	Bruskområde	Tegning
720-0401	HD 200 / HD 220 Enkel	720 0401 3 5
720-0402	HD 200 / HD 220 Dobbel	720 0402 4 6
720-0403	HD 265 / HD 285 Enkel	720 0401 3 5
720-0404	HD 265 / HD 285 Dobbel	720 0402 4 6
720-0405	HD 320 / HD 340 Enkel	720 0401 3 5
720-0406	HD 320 / HD 340 Dobbel	720 0402 4 6
720-0407	HD 400 / HD 420 Enkel	720 0407 9
720-0408	HD 400 / HD 420 Dobbel	720 0408
720-0409	HD 500 / HD 520 Enkel	720 0407 9
720-0410	HD 500 / HD 520 Dobbel	720 0410
