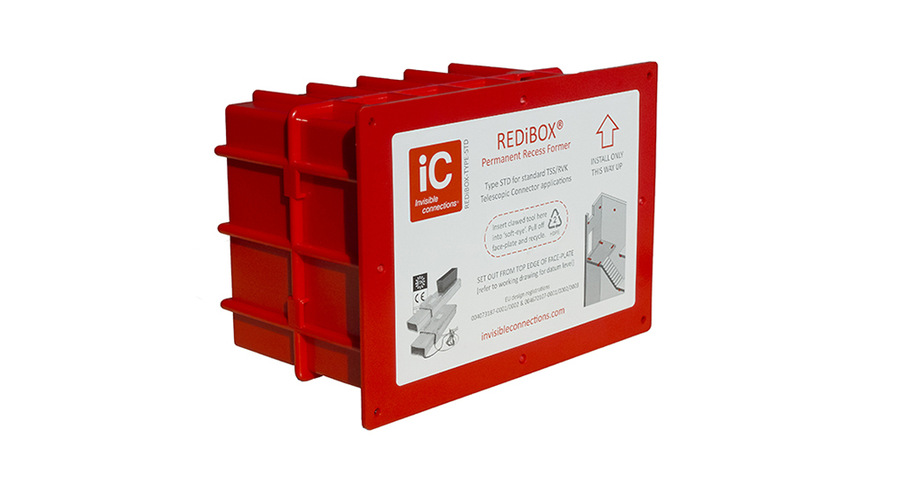

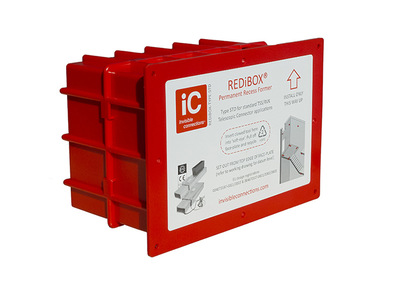

REDiBOX, utsparingsboks
- Produkter→
- Trapp-reposforbindelser→
- Veggutsparinger→
- REDiBOX, utsparingsboks

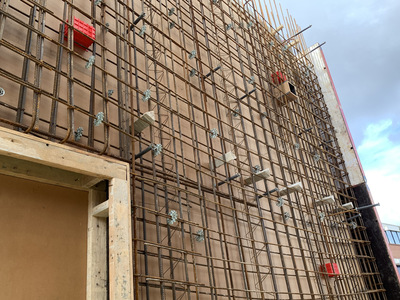

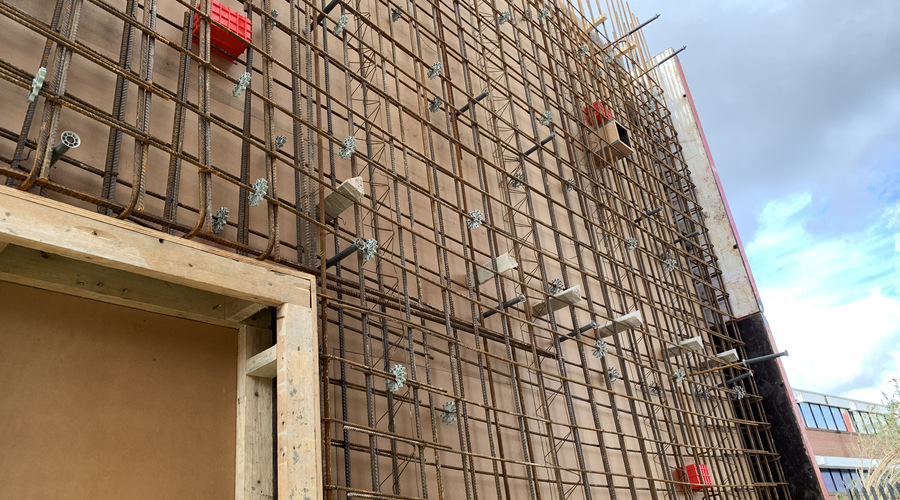

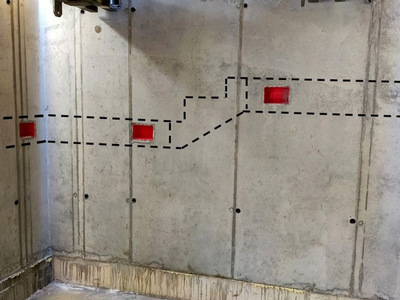

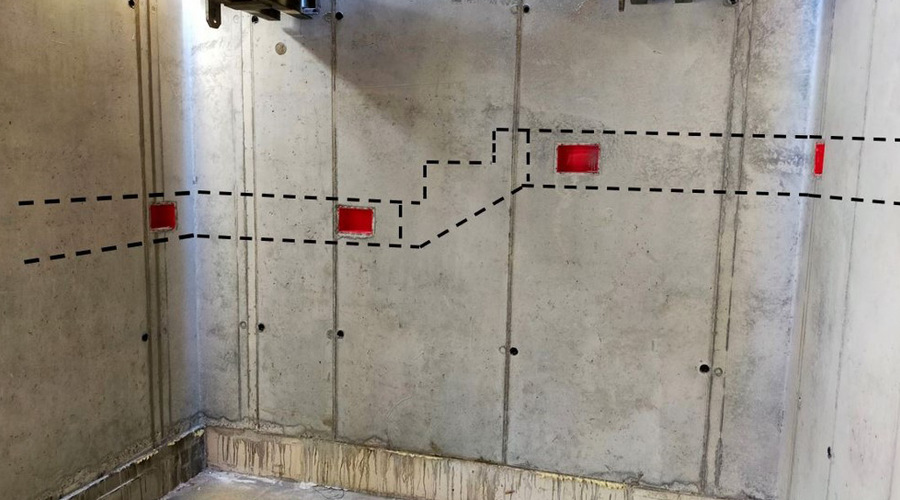

REDiBOX er et spesialtilpasset produkt for å lage utsparing i vegg som støpes med glideforskaling. Produktet er designet for å brukes sammen med TSS og RVK.
REDiBOX gir gode toleranser både vertikalt (78 mm) og horisontalt (95 mm).
REDiBOX er forsterket med ribber på alle sider. Dette gir god forankring til betongveggen. På baksiden av den avtakbare frontplaten er det en kant som opprettholder formen på boksen under betongtrykk. Denne sørger også for at boksen er tett under støping.
Er produsert i HDPE.
Kan kombineres med SRU enhet for lyddemping.
| Vekt | 0,34 kg |

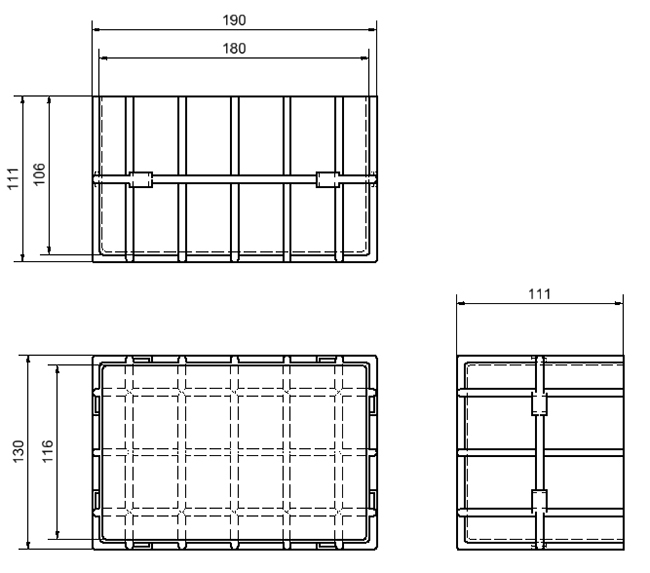

| Innvendig mål | b 177 - h 115,1 - d 103,6mm |
Prosjektering / design
| Memo nr | Navn/nedlastning | Format | |
|---|---|---|---|
| TSS/RVK V1.5 | Kalkulasjonsverktøy, trappeforbindelser v1 5 N | Excel |  |
| Memo nr 31 | Veiledning, trappeforbindelser |  | |
| Memo nr 41 | Tilleggsprodukter, trappeforbindelser | | |
| Memo nr 45 | Brannbeskyttelse, trappeforbindelser | | |
| Memo nr 47 | Trinnlyd, trappeforbindelser | | |
| Memo nr 54 | Tekniske spesifikasjoner, trappeforbindelser | | |
| Memo nr 55 | Forankringsarmering, trappeforbindelser | | |
| Memo nr 64 | Forankringsarmering i par cc 250 mm, trappeforbindelser | | |
| Memo nr 65 | Forankringsarmering, TSS 20 FA, | | |
| Memo nr 65 A | Forankringsarmering, TSS 25 L | |
Produksjon / montasje
| Memo nr | Navn/nedlastning | Format | |
|---|---|---|---|
| Memo TSS/RVK | TSS/RVK, anbefalt produksjons og montasjemetode | | |
| Memo nr 20 | RVK, produksjonsprosedyrer. | | |
| Memo nr 32 | TSS, produksjonsprosedyrer. | | |
| Memo nr 66 | TSS 20 FA, montering av trapp | |
Seismic zones TSS - RVK
| Memo no | Name/download | Format | |
|---|---|---|---|
| Calcyl, Earthquake. | Excel | | |
| Des Bull | Des Bull Report. | | |
| Analyses of stairwells performace and damage during Wenchuan earthquake. | | ||
| Memo no 70 | Memo 70 i C SOLUTION FOR EARTHQUAKE AND STAIRS 2 | | |
| Memo no 71 | iC solution for earthquake and stairs spreadsheet. | | |
| Memo no 72 | iC solution for earthquake and stairs additional reinforcement. |
| Bilde | Produkt |
Step |
DWG 2D |
IFC |
PDF |
|---|---|---|---|---|---|
 | REDiBOX | Redibox | Redibox DWG 2D | Redibox | Redibox |
Trappeforbindelse arkitekt
Trappeforbindelse ingeniør
Trappeforbindelse produksjon
Trappeforbindelse montering 1
Trappeforbindelse montering 2
Trappeforbindelse jordskjelvsikring
Trappeforbindelse jordskjelvsikring installasjon
TSS 60 P trappeforbindelsebestår av ytter- og innerrør.
Ytterrøret er laget av 100% resirkulert PE og laget for å passe utenpå innerøret.
Innerrøret kan gli inne i ytterrøret og trekkes ut og inn på opplegg i trappeveggene. Innerrøret trekkes ut/inn med en wire/returtau. Enheten har en kontrollinje som markerer korrekt posisjon av innerrøret. Samt et hull for en låsebolt som sikrer at innerrøret blir i riktig posisjon. Brukervennlige "snappers" for å plassere armeringsbøyler i rett posisjon.
TSS enhetene er spesielt velegnet der elementene leveres med ferdig overflate fra fabrikk, f.eks. terrasso.
Invisible Connections TSS 60 P leveres i svart stål eller galvanisert utførelse.
Kapasitet 57 kN , minimum dekketykkelse 170 mm ved full kapasitet, 120 mm med redusert kapasitet.
For lydreduksjon kombiner med IC Box 100 SRU
Ved ønske om terrasso kan TSS 60 P brukes mellom repos og trapp, se bilde under.
RVK 60 P trappeforbindelse består av ytter- og innerrør.
Ytterrøret er laget av 100% resirkulert PE og laget for å passe utenpå innerøret.
Innerrøret kan gli inne i ytterrøret og skyves ut fra dette og inn på opplegg i trappeveggene. Innerrøret trekkes ut/inn mekanisk. Brukervennlige "snappers" for å plassere armeringsbøyler i rett posisjon.
Invisible Connections RVK 60 P leveres i svart stål eller galvanisert utførelse.
Kapasitet 57 kN , minimum dekketykkelse 170 mm ved full kapasitet, 120 mm med redusert kapasitet.
For lydreduksjon kombiner med IC Box 100 SRU
TSS trappeforbindelser består av ett ytter- og ett innerrør. Disse er laget av to ulike hulprofiler og innerrørets profil er slik at dette passer inne i det ytre røret. Innerrøret kan gli inne i ytterrøret og kan trekkes ut og inn på opplegg i trappeveggen. Innerrøret trekkes ut/inn med en wire/returtau. Enheten har en kontrollinje som markerer korrekt posisjon av innerrøret, samt et hull for en låsebolt som sikrer at innerrøret blir i riktig posisjon.
TSS enhetene er spesielt velegnet der elementene leveres med ferdig overflate fra fabrikk, f.eks. terrasso.
Invisible Connections TSS 101 leveres i sort stål eller galvanisert utførelse.
Kapasitet 100 kN , minimum dekketykkelse 200 mm ved full kapasitet, 170 mm med redusert kapasitet.
For trinnlydsdemping, kombiner med IC Box 100 SRU
RVK 101 trappeforbindelser består av ett ytter- og ett innerrør. Disse er laget av to ulike hullprofiler. Innerrørets profil er slik at dette passer inn i det ytre røret. Innerrøret kan gli inne i ytterrøret og kan skyves ut og inn på opplegg i trappeveggen.
Invisible Connections RVK 101 leveres i sort stål eller galvanisert utførelse.
Kapasitet 100 kN , minimum dekketykkelse 200 mm ved full kapasitet, 170 mm med redusert kapasitet.
For trinnlydsdemping, kombiner med IC Box 100 SRU
