IC Box 100, utsparingsboks
- Produkter→
- Trapp-reposforbindelser→
- Veggutsparinger→
- IC Box 100, utsparingsboks

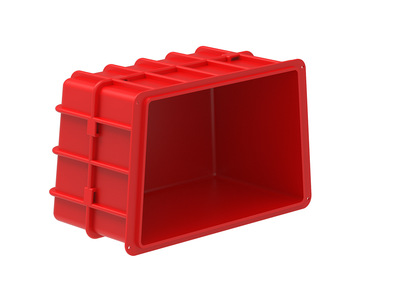

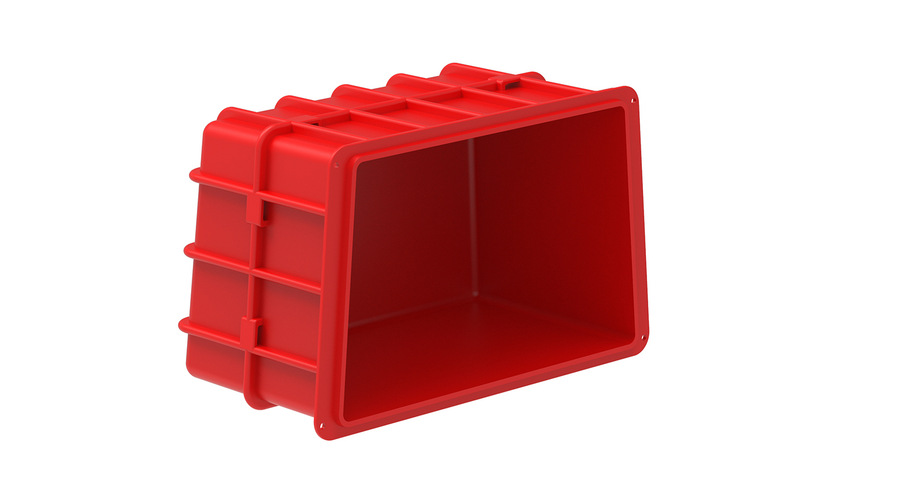

IC Box 100 er et spesialtilpasset produkt for å lage utsparing i betongvegger, prefab eller plasstøpt. Produktet er designet for å brukes sammen med TSS og RVK.
Bruk av IC Box 100 gir gode toleranser både vertikalt (55 mm) og horisontalt (90 mm). IC Box er produsert i slitesterk og resirkulert PE.
IC Box er forsterket med ribber på alle sider. Dette gir god forankring til betongveggen.
| Vekt | 0,30 kg |

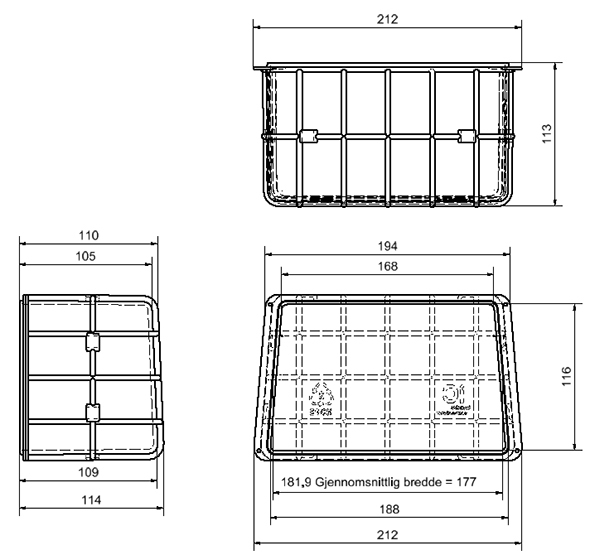

| Innvendig mål | b 177 - h 116 - d 107 |
Prosjektering / design
| Memo nr | Navn/nedlastning | Format | |
|---|---|---|---|
| TSS/RVK V1.5 | Kalkulasjonsverktøy, trappeforbindelser v1 5 N | Excel |  |
| Memo nr 31 | Veiledning, trappeforbindelser |  | |
| Memo nr 41 | Tilleggsprodukter, trappeforbindelser | | |
| Memo nr 45 | Brannbeskyttelse, trappeforbindelser | | |
| Memo nr 47 | Trinnlyd, trappeforbindelser | | |
| Memo nr 54 | Tekniske spesifikasjoner, trappeforbindelser | | |
| Memo nr 55 | Forankringsarmering, trappeforbindelser | | |
| Memo nr 64 | Forankringsarmering i par cc 250 mm, trappeforbindelser | | |
| Memo nr 65 | Forankringsarmering, TSS 20 FA, | | |
| Memo nr 65 A | Forankringsarmering, TSS 25 L | |
Produksjon / montasje
| Memo nr | Navn/nedlastning | Format | |
|---|---|---|---|
| Memo TSS/RVK | TSS/RVK, anbefalt produksjons og montasjemetode | | |
| Memo nr 20 | RVK, produksjonsprosedyrer. | | |
| Memo nr 32 | TSS, produksjonsprosedyrer. | | |
| Memo nr 66 | TSS 20 FA, montering av trapp | |
Seismic zones TSS - RVK
| Memo no | Name/download | Format | |
|---|---|---|---|
| Calcyl, Earthquake. | Excel | | |
| Des Bull | Des Bull Report. | | |
| Analyses of stairwells performace and damage during Wenchuan earthquake. | | ||
| Memo no 70 | Memo 70 i C SOLUTION FOR EARTHQUAKE AND STAIRS 2 | | |
| Memo no 71 | iC solution for earthquake and stairs spreadsheet. | | |
| Memo no 72 | iC solution for earthquake and stairs additional reinforcement. |
| Bilde | Produkt |
Step |
DWG 2D |
IFC |
PDF |
|---|---|---|---|---|---|
 | IC Box 100 | IC Box 100 2 D |
TSS 60 P trappeforbindelsebestår av ytter- og innerrør.
Ytterrøret er laget av 100% resirkulert PE og laget for å passe utenpå innerøret.
Innerrøret kan gli inne i ytterrøret og trekkes ut og inn på opplegg i trappeveggene. Innerrøret trekkes ut/inn med en wire/returtau. Enheten har en kontrollinje som markerer korrekt posisjon av innerrøret. Samt et hull for en låsebolt som sikrer at innerrøret blir i riktig posisjon. Brukervennlige "snappers" for å plassere armeringsbøyler i rett posisjon.
TSS enhetene er spesielt velegnet der elementene leveres med ferdig overflate fra fabrikk, f.eks. terrasso.
Invisible Connections TSS 60 P leveres i svart stål eller galvanisert utførelse.
Kapasitet 57 kN , minimum dekketykkelse 170 mm ved full kapasitet, 120 mm med redusert kapasitet.

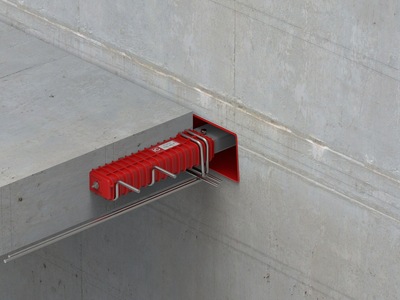

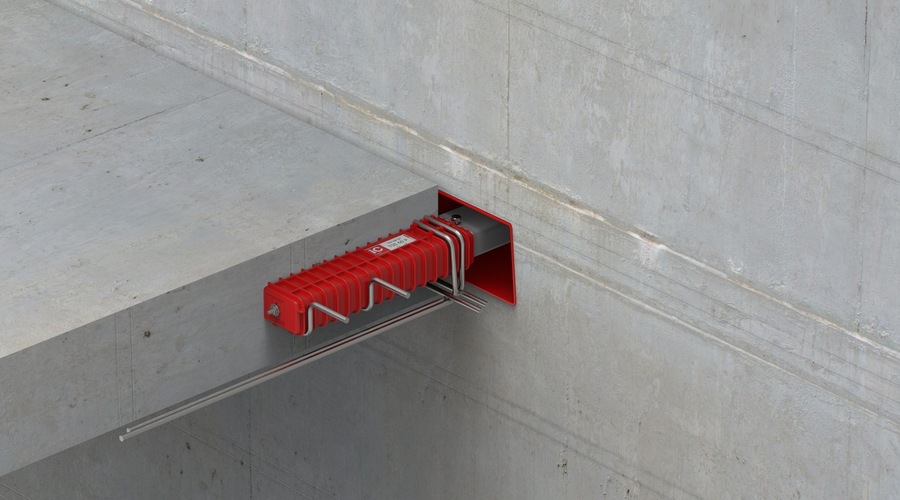

For lydreduksjon kombiner med IC Box 100 SRU
Ved ønske om terrasso kan TSS 60 P brukes mellom repos og trapp, se bilde under.
RVK 60 P trappeforbindelse består av ytter- og innerrør.
Ytterrøret er laget av 100% resirkulert PE og laget for å passe utenpå innerøret.
Innerrøret kan gli inne i ytterrøret og skyves ut fra dette og inn på opplegg i trappeveggene. Innerrøret trekkes ut/inn mekanisk. Brukervennlige "snappers" for å plassere armeringsbøyler i rett posisjon.
Invisible Connections RVK 60 P leveres i svart stål eller galvanisert utførelse.
Kapasitet 57 kN , minimum dekketykkelse 170 mm ved full kapasitet, 120 mm med redusert kapasitet.
For lydreduksjon kombiner med IC Box 100 SRU

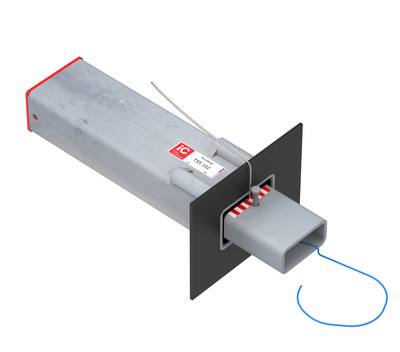

TSS trappeforbindelser består av ett ytter- og ett innerrør. Disse er laget av to ulike hulprofiler og innerrørets profil er slik at dette passer inne i det ytre røret. Innerrøret kan gli inne i ytterrøret og kan trekkes ut og inn på opplegg i trappeveggen. Innerrøret trekkes ut/inn med en wire/returtau. Enheten har en kontrollinje som markerer korrekt posisjon av innerrøret, samt et hull for en låsebolt som sikrer at innerrøret blir i riktig posisjon.
TSS enhetene er spesielt velegnet der elementene leveres med ferdig overflate fra fabrikk, f.eks. terrasso.
Invisible Connections TSS 101 leveres i sort stål eller galvanisert utførelse.
Kapasitet 100 kN , minimum dekketykkelse 200 mm ved full kapasitet, 170 mm med redusert kapasitet.
For trinnlydsdemping, kombiner med IC Box 100 SRU
RVK 101 trappeforbindelser består av ett ytter- og ett innerrør. Disse er laget av to ulike hullprofiler. Innerrørets profil er slik at dette passer inn i det ytre røret. Innerrøret kan gli inne i ytterrøret og kan skyves ut og inn på opplegg i trappeveggen.
Invisible Connections RVK 101 leveres i sort stål eller galvanisert utførelse.
Kapasitet 100 kN , minimum dekketykkelse 200 mm ved full kapasitet, 170 mm med redusert kapasitet.
For trinnlydsdemping, kombiner med IC Box 100 SRU
