BWC WB med TSS-enhet

Produkter→
Balkongforbindelser→
Skjærforbindelser til prefab sandwichvegg kombineres med søyler i front eller skråstag→
BWC WB med TSS-enhet

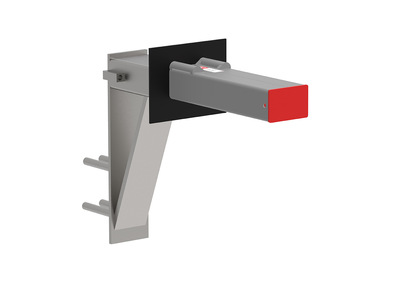

BWC VW 40 BWC TSS iron

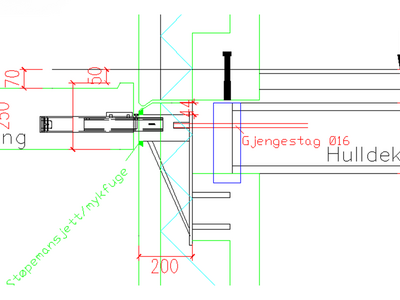

230714 BWC WB og TSS snittskisse

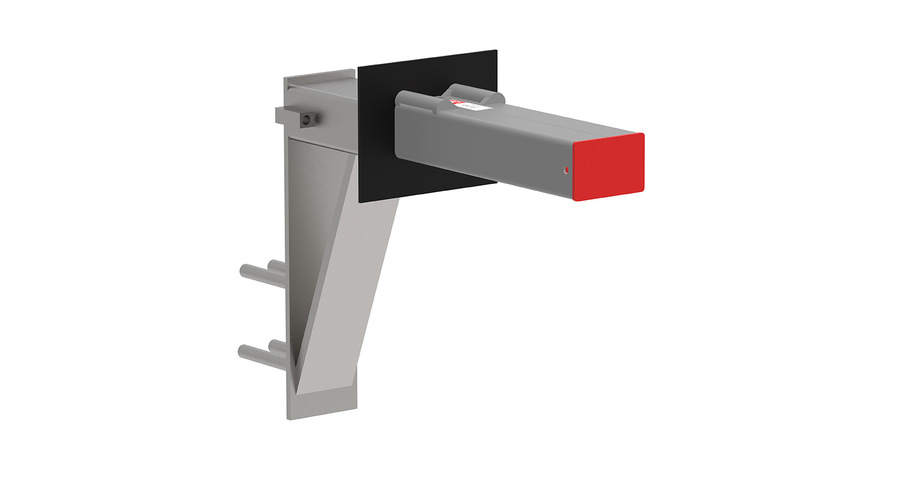

BWC VW 40 BWC TSS iron

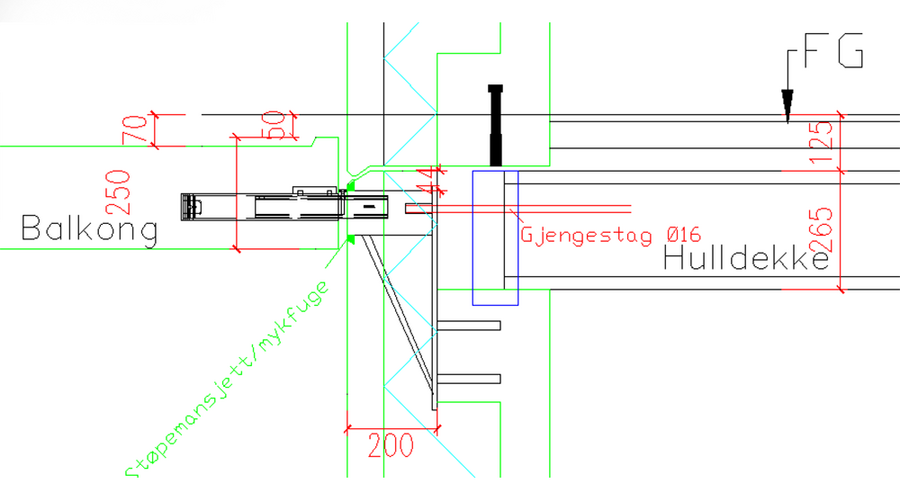

230714 BWC WB og TSS snittskisse

BWC WB - Balcony Wall Connection Wall Bracket.

Er utviklet for bruk i prefabrikkerte sandwichvegger i betong (isolerte veggelement). Dette er en ren skjærforbindelse som benyttes i vegg der balkonger/svalganger har frontsøyler eller skråstag. Systemet kan også benyttes på stålsøyler, hup-profiler e.l

Systemet består av flere deler:

BWC WB: Dette er delen som støpes inn på fabrikken som produserer veggelementene, og flukter med yttersjikt.

I noen tilfeller kombineres BWC WB med en trappeforbindelse TSS/RVK.

Alle deler er laget av stål S355, og varmforzinket.

Se mer i Invisible Connections ® Memo 705

Produktfakta

Maks. skjærkraft(kN)		55 kN
Maks. horisontalkraft (kN)		20 kN

BWC WB Målene her er prosjekt spesifikke

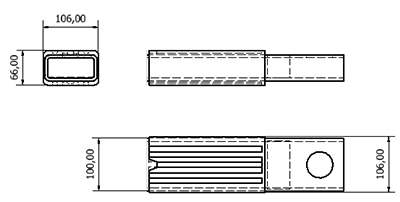

BWC 55 light innerrør Målene her er prosjekt spesifikke
TSS Se tegning TSS

Teknisk informasjon / Memo

BWC 55 light

Memo nr	Navn / nedlastning	Format
Memo nr 700	BWC 55 740 BWC 55 LIGHT VEILEDNING	PFD
Memo nr 701b	BWC 55 light, tekniske spesifikasjoner	PFD
Memo nr 702b	BWC 55 light, beregning av forankringsarmering	PFD
Memo nr 703b	BWC 55 light, eksempel forankringsarmering	PFD
Memo nr 704	BWC 55 740 og BWC 55 Light, eksempel	PFD
Memo nr 705	BWC WB for isolerte veggelement	PFD

Bruk med

TSS 60 P vajer tau 1

TSS 60 P, teleskopisk forbindelse

TSS 60 P trappeforbindelsebestår av ytter- og innerrør.

Ytterrøret er laget av 100% resirkulert PE og laget for å passe utenpå innerøret.

Innerrøret kan gli inne i ytterrøret og trekkes ut og inn på opplegg i trappeveggene. Innerrøret trekkes ut/inn med en wire/returtau. Enheten har en kontrollinje som markerer korrekt posisjon av innerrøret. Samt et hull for en låsebolt som sikrer at innerrøret blir i riktig posisjon. Brukervennlige "snappers" for å plassere armeringsbøyler i rett posisjon.

TSS enhetene er spesielt velegnet der elementene leveres med ferdig overflate fra fabrikk, f.eks. terrasso.

Invisible Connections TSS 60 P leveres i svart stål eller galvanisert utførelse.

Kapasitet 57 kN , minimum dekketykkelse 170 mm ved full kapasitet, 120 mm med redusert kapasitet.

For lydreduksjon kombiner med IC Box 100 SRU

Ved ønske om terrasso kan TSS 60 P brukes mellom repos og trapp, se bilde under.

Trappeforbindelse, 57kN, uttrekk med wire. Ytterrøret er laget av resirkulert PE. For repos ned til 120 mm.

RVK 60 P b

RVK 60 P, teleskopisk forbindelse

RVK 60 P trappeforbindelse består av ytter- og innerrør.

Ytterrøret er laget av 100% resirkulert PE og laget for å passe utenpå innerøret.

Innerrøret kan gli inne i ytterrøret og skyves ut fra dette og inn på opplegg i trappeveggene. Innerrøret trekkes ut/inn mekanisk. Brukervennlige "snappers" for å plassere armeringsbøyler i rett posisjon.

Invisible Connections RVK 60 P leveres i svart stål eller galvanisert utførelse.

Kapasitet 57 kN , minimum dekketykkelse 170 mm ved full kapasitet, 120 mm med redusert kapasitet.

For lydreduksjon kombiner med IC Box 100 SRU

Trappeforbindelse, 57kN, mekanisk uttrekk. Ytterrøret er laget av resirkulert PE. For repos ned til 120 mm.

TSS 101 tau vajer 2

TSS 101, teleskopisk forbindelse

TSS trappeforbindelser består av ett ytter- og ett innerrør. Disse er laget av to ulike hulprofiler og innerrørets profil er slik at dette passer inne i det ytre røret. Innerrøret kan gli inne i ytterrøret og kan trekkes ut og inn på opplegg i trappeveggen. Innerrøret trekkes ut/inn med en wire/returtau. Enheten har en kontrollinje som markerer korrekt posisjon av innerrøret, samt et hull for en låsebolt som sikrer at innerrøret blir i riktig posisjon.

TSS enhetene er spesielt velegnet der elementene leveres med ferdig overflate fra fabrikk, f.eks. terrasso.

Invisible Connections TSS 101 leveres i sort stål eller galvanisert utførelse.

Kapasitet 100 kN , minimum dekketykkelse 200 mm ved full kapasitet, 170 mm med redusert kapasitet.

For trinnlydsdemping, kombiner med IC Box 100 SRU

Trappeforbindelse, 100 kN, uttrekk med wire. Ytterrør i stål. For repos ned til 170 mm.

RVK 101 G 1

RVK 101, teleskopisk forbindelse

RVK 101 trappeforbindelser består av ett ytter- og ett innerrør. Disse er laget av to ulike hullprofiler. Innerrørets profil er slik at dette passer inn i det ytre røret. Innerrøret kan gli inne i ytterrøret og kan skyves ut og inn på opplegg i trappeveggen.

Invisible Connections RVK 101 leveres i sort stål eller galvanisert utførelse.

Kapasitet 100 kN , minimum dekketykkelse 200 mm ved full kapasitet, 170 mm med redusert kapasitet.

For trinnlydsdemping, kombiner med IC Box 100 SRU

Trappeforbindelse, 100 kN, mekanisk uttrekk. Ytterør i stål. For repos ned til 170 mm.

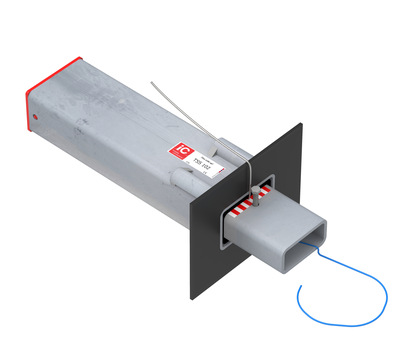

TSS 102 vajer tau a

TSS 102, teleskopisk forbindelse

TSS trappeforbindelser består av ett ytter- og ett innerrør. Disse er laget av to ulike hulprofiler og innerrørets profil er slik at dette passer inne i det ytre røret. Innerrøret kan gli inne i ytterrøret og kan trekkes ut og inn på opplegg i trappeveggen. Innerrøret trekkes ut/inn med en wire/returtau. Enheten har en kontrollinje sommarkerer korrekt posisjon av innerrøret, samt et hull for en låsebolt som sikrer at innerrøret blir i riktig posisjon.

TSS enhetene er spesielt velegnet der elementene leveres med ferdig overflate fra fabrikk, f.eks. terrasso.

Invisible Connections TSS 102 leveres i sort stål eller galvanisert utførelse.

Kapasitet 100 kN , minimum dekketykkelse 265 mm ved full kapasitet, 200 mm med redusert kapasitet.

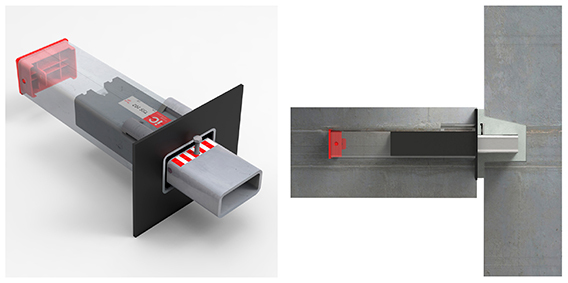

Bilde under viser TSS 102 med innebygd dempeboks og vertikal gummiflens. Denne løsningen reduserer lydgjennomtrenging med 20-25 dB.

Trappeforbindelse, 100 kN, uttrekk med wire. Med innebygd trinnlydsdemping. Ytterør i stål. For repos ned til 200 mm.
