Trinnlydsreduksjon for trapp
- Trinnlydsreduksjon for trapp
Trinnlyd fra trapper og trappesjakt er en stor utfordring.
Vi har siden 2007 testet og drevet med utvikling av produkter som reduserer trinnlyd.
- Det er økende fokus på trinnlyd.
- Flere byggemetoder som ikke oppfyller forskriftskravene.
- Trinnlyd som forplanter seg til tilstøtende rom.
- Vær OBS på kravene i byggeforskriften Byggforskserien 532.241
| Last ned vår veiviser om trinnlydsdemping |  |

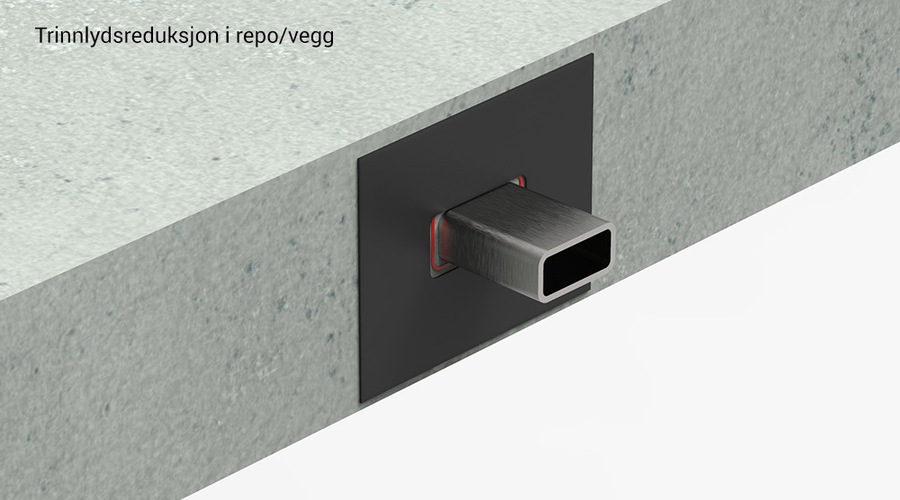

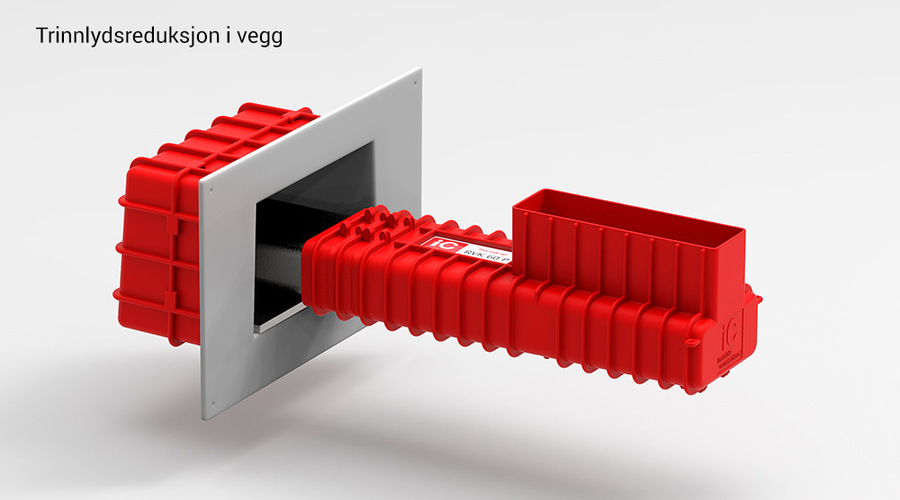

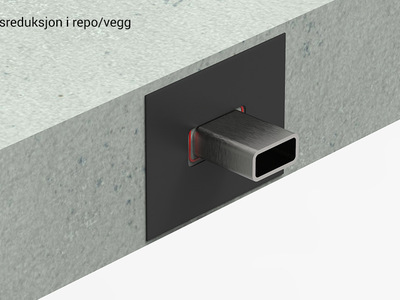

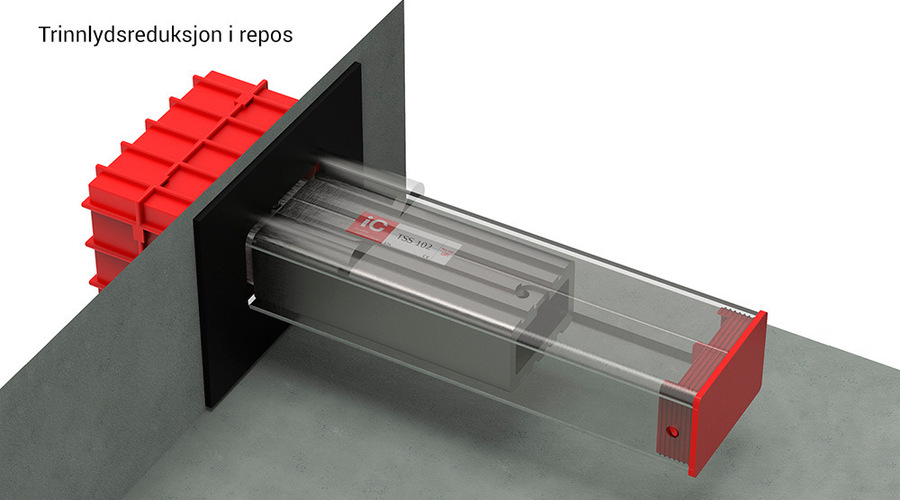

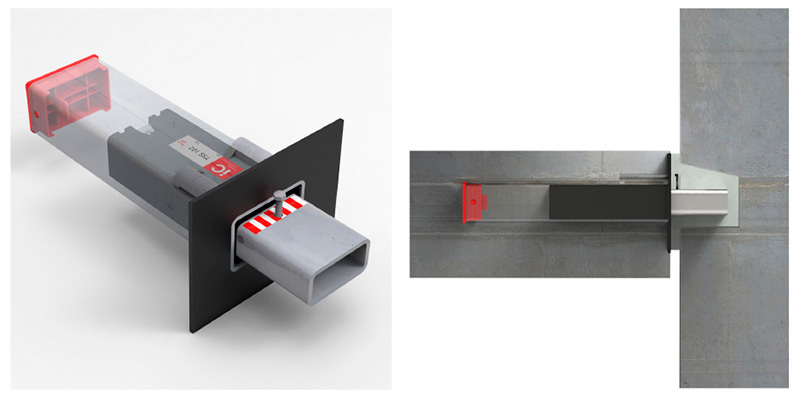

| Trinnlydsreduksjon i repos med TSS 102 | Trinnlydsreduksjon i vegg med IC Box SRU | Trinnlydsreduksjon i repos/vegg med gummiflens |
 |  |  |
| Lydreduksjon 20-25 dB | Lydreduksjon 20-28 dB | Lydreduksjon 10-12 dB |

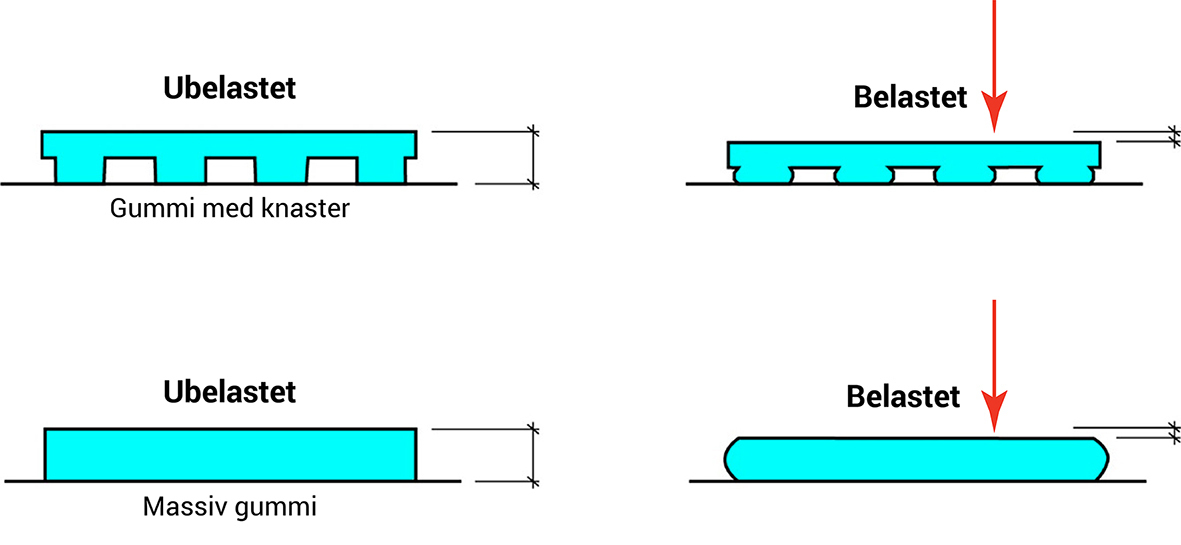

Vår erfaring for god trinnlydsdemping, er at man må bruke en myk gummi f.eks. 58 shore :
|  |

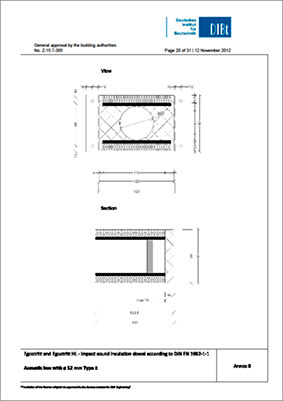

| DIBt ; Deutsche Institut für Bautechnik | |
DIBt har i sin publikasjon vist at det er en sammenheng Regnestykket under viser beregning ved bruk av DIBt formelen, og vårt produkt TSS 102. Reduction : 30 dB = 60 kN ultimate load Area : 115x110=12650mm2/60 kN = 210 mm2 / kN TSS 102 = 25 dB. 100 kN Area : 25000 mm2 = 250 mm2/ kN |  |

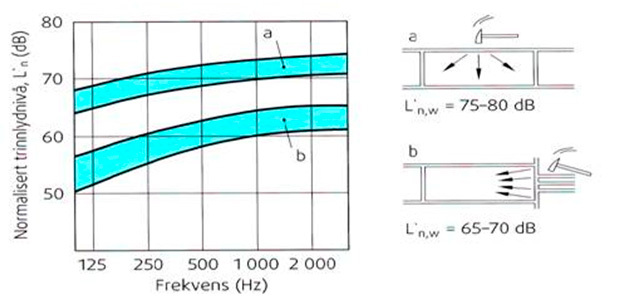

| Trinnlyd i betongtrapp uten lydreduserende tiltak (fra Byggforskserien 532.241) | |
| Figuren viser overføring av trinnlyd fra dekkekonstruksjoner og trapper der det ikke er utført trinnlydreduserende tiltak. |  |
Tabell under viser grenseverdier fra NS 8175 vedr. boliger.
| Type rom | Klasse B dB | Klasse C
|
| Mellom boenheter, i en boenhet fra fellesareal/fellesgang/trapperom. | 48 | 53 |
| Til en boenhet fra toalett, bod, altan, terrasse og lignende. | 53 | 58 |
| Til boenhet fra nærings-, servicevirksomhet, fellesgarasje, takterrasse og lignende. | 43 | 48 |
Tabell under viser høyeste grenseverdier for veid, normalisert trinnlydnivå, klasse C for ulike bygninger
| Type bygning | Klasse C (dB) | Klasse B (dB) |
| Boenhet | 53 | 48 |
| Skoler | 58 | |
| Sykehus | 58 | |
| Hoteller | 58 | |
| Møterom | 58 | |
| Kontorer | 63 |
Viktige tips om lyddemping!
- Ikke utstøping større enn vertikal gummiflens B= 250 x H=200.
- Elastisk fuge mellom repos og vegg min. 10mm.
- Ikke legg flis ut mot vegg, min. 10 mm fuge.
- Sokkel flis, min. 10 mm fuge mot repos.
| Artikkel nr | Beskrivelse | Lydreduksjon | Bilde |

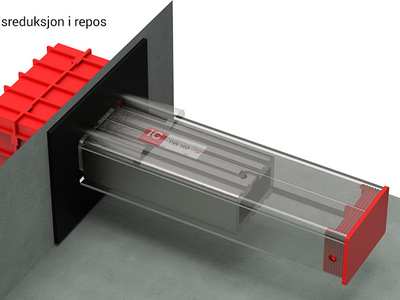

| TSS 102 | Inneholder lyddempning mellom innerrør/ytterrør og repos/vegg. Kapasitet opptil 96 kN i en 170 mm tykk (min.) repo, opptil 100 kN i en 200 mm tykk repo. | 20-25 dB |  |

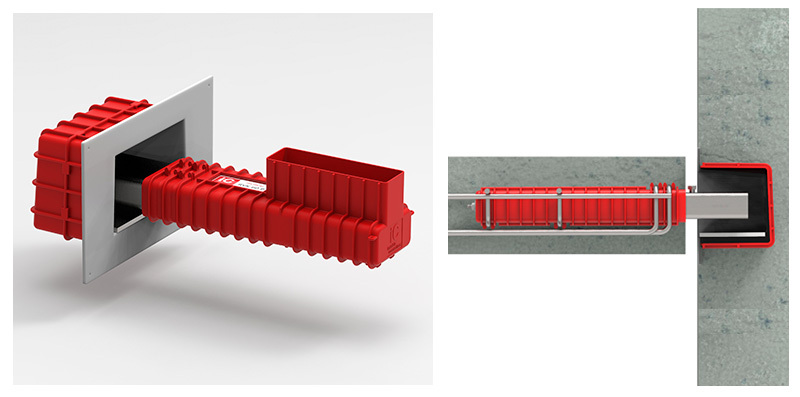

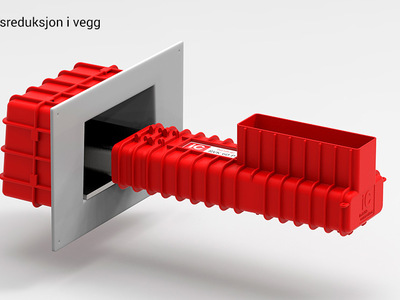

| IC Box 100 SRU | Utsparingsboks med SRU 100. | 20-28 dB |  |
Anbefalt løsning for:

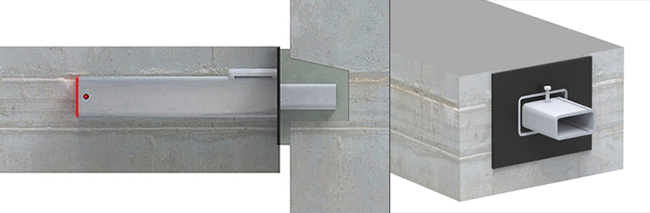

Skoler, Sykehus, Hotell, Møterom, Kontor. TSS/RVK 60P eller 101 med vertikal gummiflens
| Artikkel nr | Beskrivelse | Lydreduksjon | Bilde |
| GF | Vertikal gummiflens mellom repos og vegg | 10-12 dB |   |
