Invisible Connections DTF 120 er designet for å forbinde prefabrikkerte DT elementer, bjelker, repos eller andre prefabrikkerte elementer.

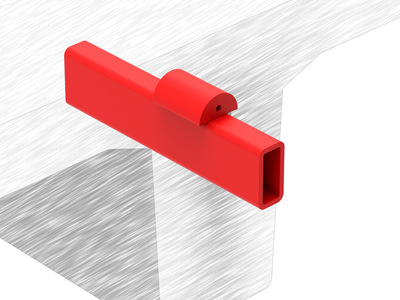

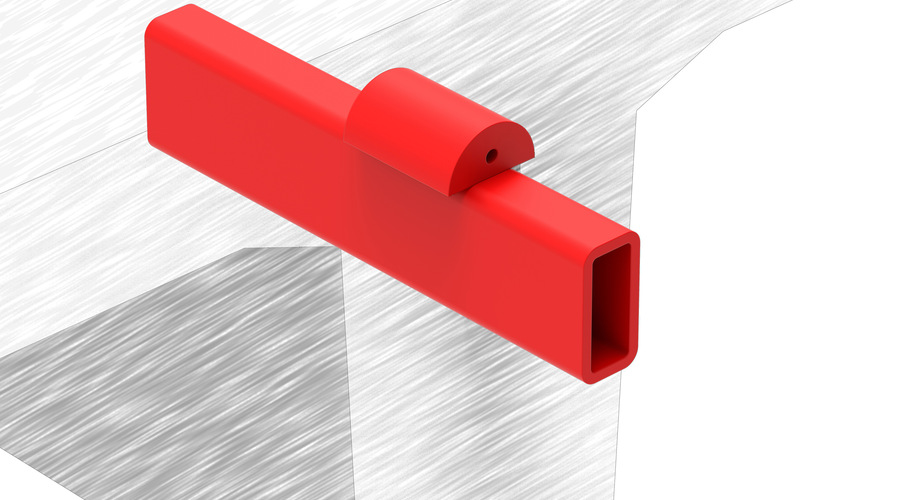

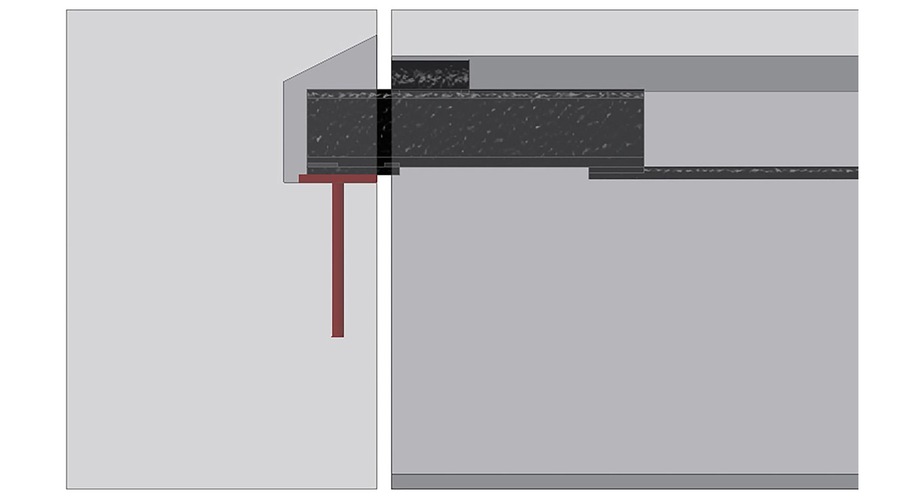

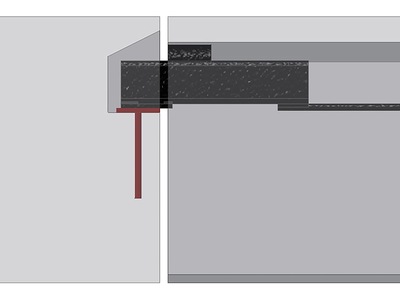

DTF består av ett firkantrør med halvmåne. DTF-forbindelsen støpes in i DT-element og lyftes på plass på opplegg i bjelke, vegg, ol.
Invisibel Connections DTF 120 leveres i sort stål eller galvanisert utførsel
Kapasitet 120 kN , minimum dekketykkelse 250 mm
 |  |
Produktfakta
| Kapasitet [kN] | 120 kN |
| Vekt svart/galvanisert | 7,20 kg/7,50 kg |

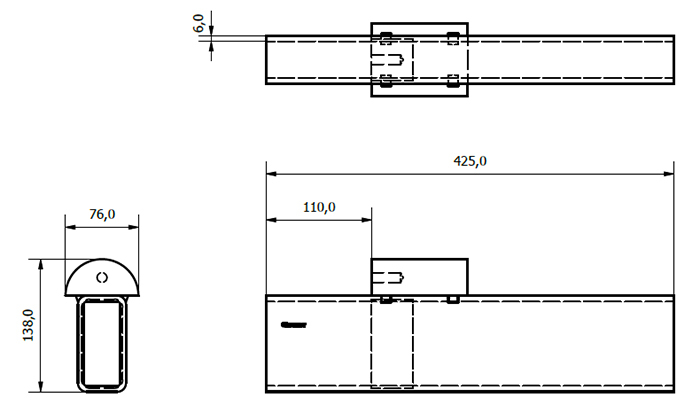

| Rør | HUP 100x50x6 mm |
| Minimum dekketykkelse: | 250 mm |
| Svart stål eller galvanisert utførsel |
Teknisk info / Memo
Teknisk info / Memo
| Memo nr | Nedlastning | Format | |
| Memo nr 801 | DTF120 DTS120 Tekniske spesifikasjoner |  | |
| Memo nr 802 | DTF120 DTS120 - Beregning av forankringsarmering | | |
| Memo nr 811 | DTF150 DTS150 Tekniske spesifikasjoner | | |
| Memo nr 812 | DTF150 DTS150 Beregning | | |
| Memo nr 830 | DTF DTS Eksempelberegninger | | |
| Memo nr 831 | DTF DTS Brannbeskyttelse | |
