Veiledning utkragede balkonger
- Produkter→
- Balkongforbindelser→
- Veiledning utkragede balkonger
Momentstive forbindelser
BWC 40 U-H er vårt system når det prosjekteres med fritt utkragede balkonger, og disse tar da både skjær- og strekkrefter (Se Memo 750 Veiledning).
Det som skiller våre løsninger mest fra andre tradisjonelle kuldebrobrytere/varmestrømbryting er at våre løsninger muliggjør ettermontering av balkonger etter ferdigstillelse av klimavegg/fasadekledning.
En kuldebro er egentlig en varmebro, fordi varme ledes ut gjennom "broen". For å gjøre varmetapet mindre,
er det viktig å ha færrest mulig kuldebroer i et energieffektivt bygg.
Et annet moment som blir mer og mer aktuelt er at våre koblinger inviterer til ombruk av betongelementer.
Se mer i Invisible Connections ® Memo 750

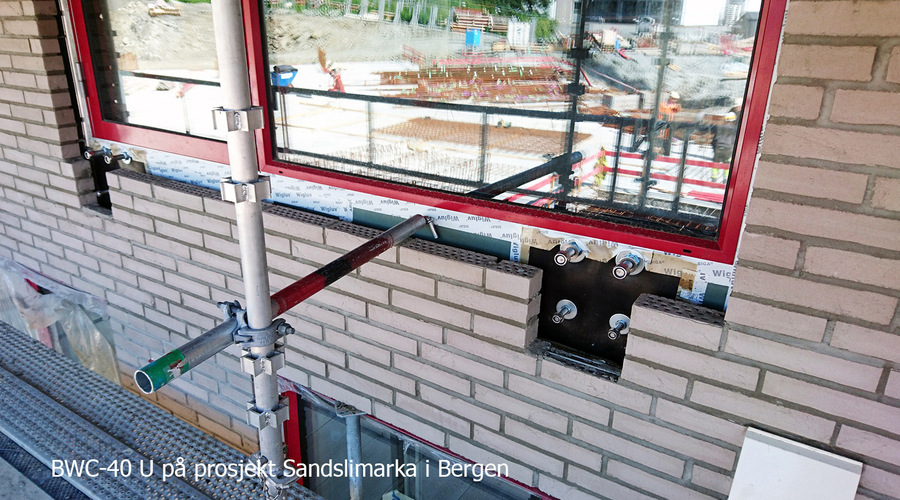

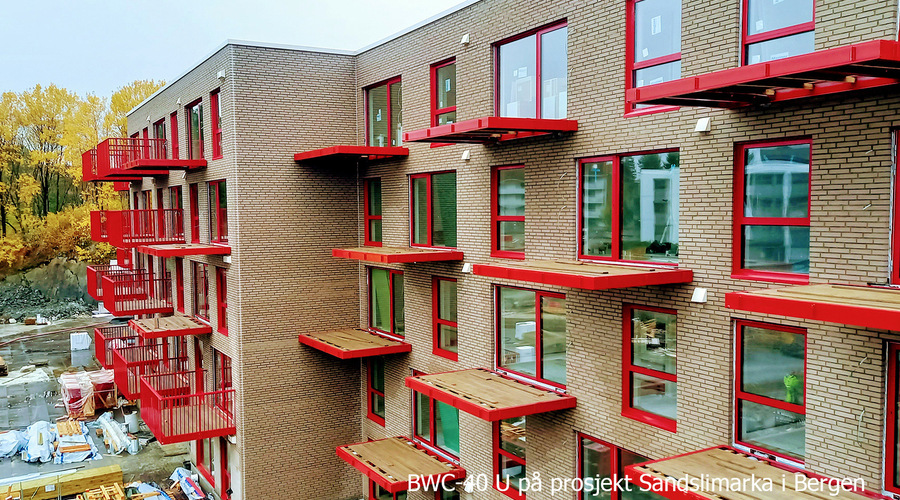

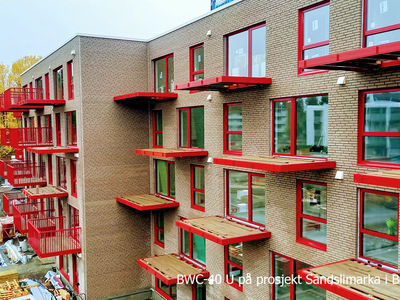

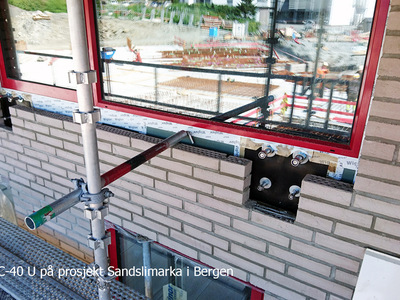

Utkragede balkonger

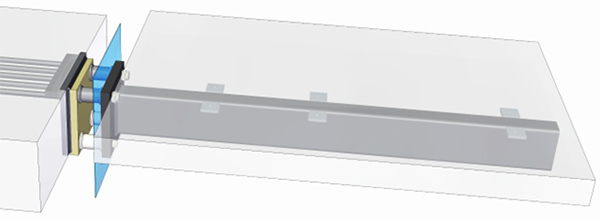

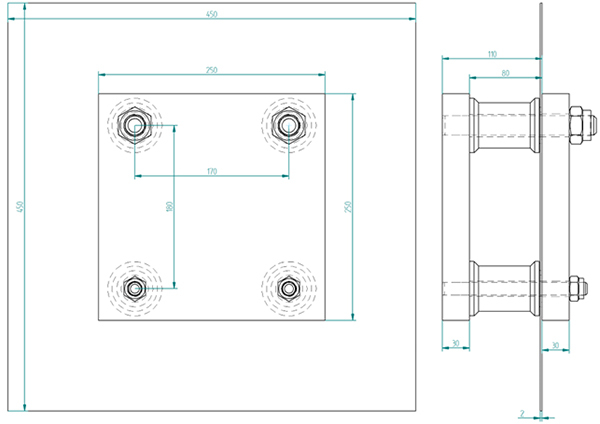

| BWC 40 U-H Er et system der den sorte platen sveises til forskjellige alternativer som: Plate i dekkekant, HUP, HSQ osv. Nedom beskrives ulike alternativer. |  |

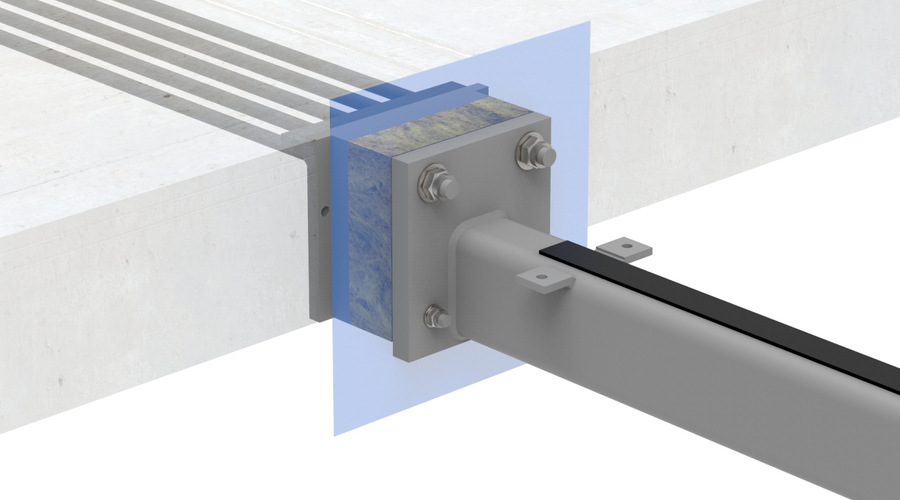

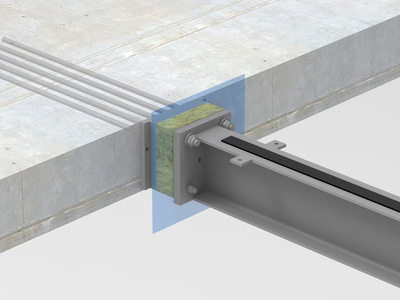

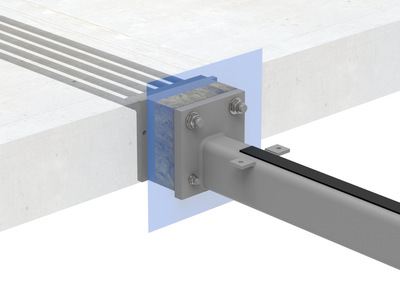

| Innfesting til dekkekant Ved bruk av sveiseplate med 5 kamstål i dekkekant (BWC Plate 40 U-H). Bildet viser BWC 40 U-H med innstøpt BWC Plate m/ kamstål i dekke og HUP. |  |

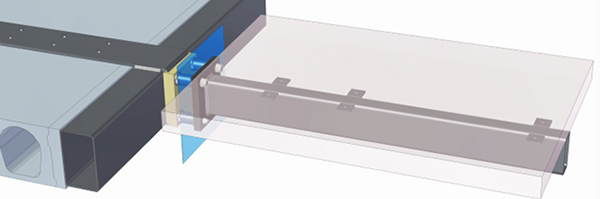

| Eksempler på dekkekantløsninger med hulldekke Bildet viser BWC 40 U-H i sidekant HD. |  |

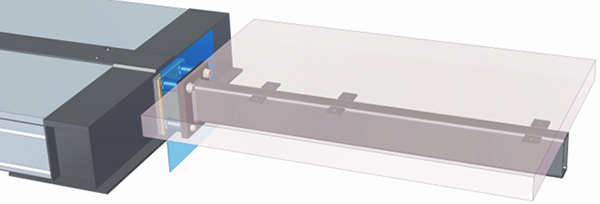

| HUP med underligger Bildet viser BWC 40 U-H i sidekant HD. |  |
| HSQ mot enden av hulldekke Bildet viser en montasje med bruk av HSQ-bjelke. |  |

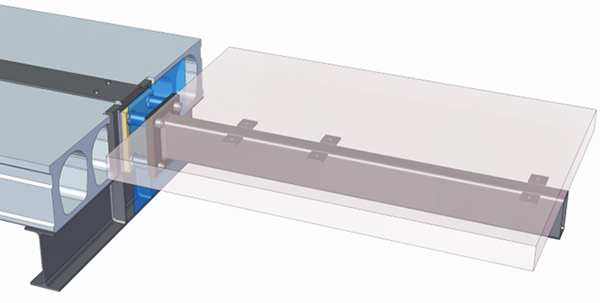

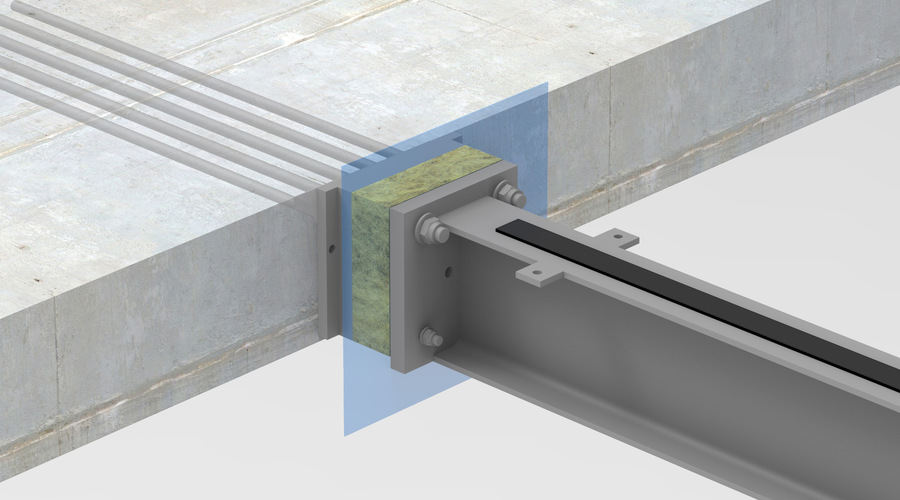

| IPE-variant under enden av hulldekke Bildet viser variant hvor hulldekket hviler på en IPE. |  |

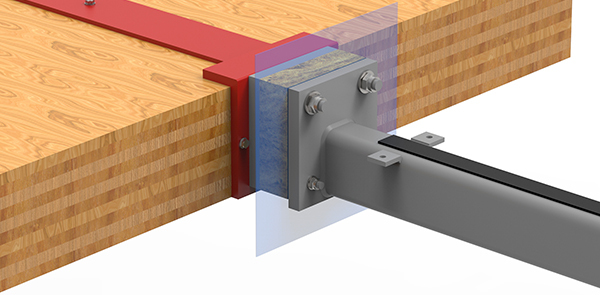

| BWC U-H montert til massivt tredekke |  |
Hjørnebalkonger
Ved hjørneløsninger anbefaler vi BWC 40 U-H
Alle varianter av hjørnebalkonger må beregnes og kontrolleres individuelt! Tabellene vil IKKE kunne gi riktige
svar med tanke på nedbøyning. De aktuelle momenter og skjærkrefter må også kontrolleres i hvert enkelt
tilfelle.

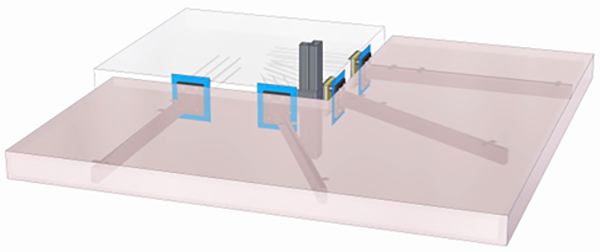

| Plasstøpt dekke med innstøpt plate i dekkekant Ved bruk av stål bæresystem og hulldekker, anbefales å erstatte hulldekkene med et dekke som er armert i Bildet viser BWC 40 U-H med sveiseplate i dekkekant og stålsøyle i hjørnet |  |

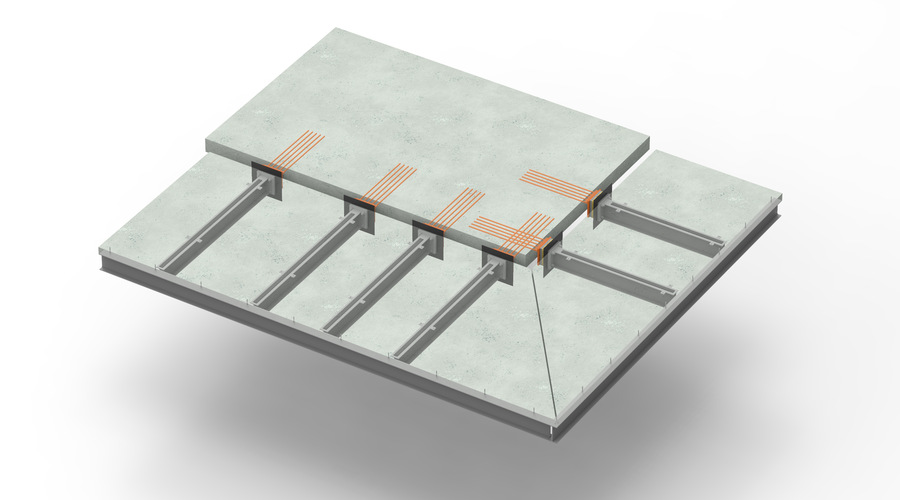

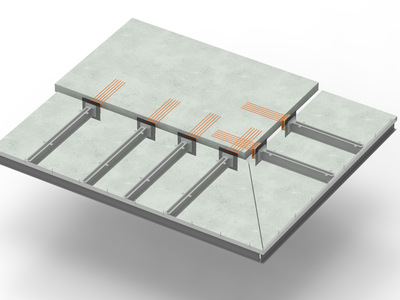

| Bildet viser hjørnebalkong med BWC 40 U-H i en modellanalyse(se Memo 755A) |  |
Kapasiteter
| Enhet | Maks. moment (kNm) | Maks. skjærkaft (kN) | Maks. horisontal kraft (kN) |
| BWC 40 U-H | 60 | 70 | +/-20 |
Enheter

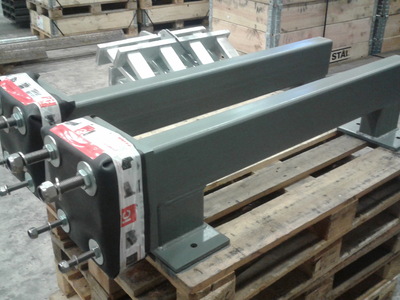

| Bildet viser komplett BWC 40 U-H system. Vertikal blå plate simulerer gummimembran for vanntetting. |  |
| BWC 40 U-H | Sveises til en innstøpningsplate, plate med strekkband eller til byggets konstruksjonsstål. | |

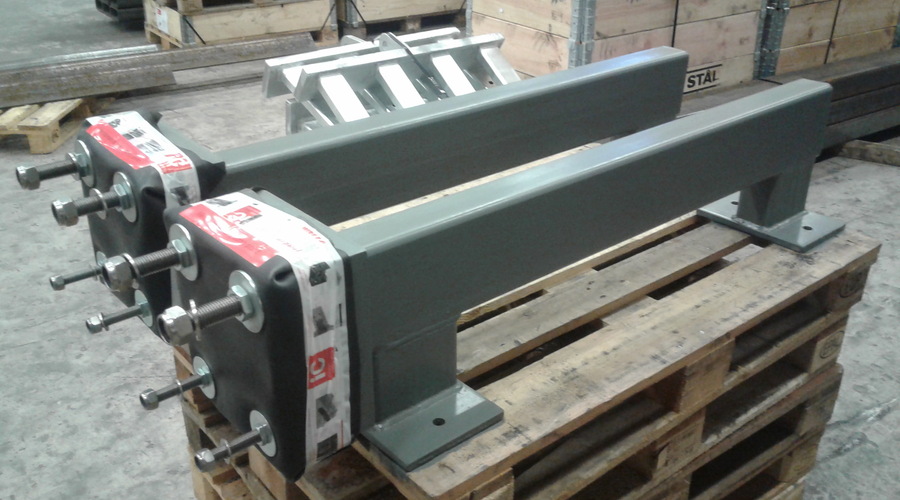

| BWC 40 U-L | Dette er selve utliggeren som understøtter f.eks en tynn betongplate, stål eller trebalkong. Profil HUP, IPE eller flattstål. Dimensjonen her bestemmes av lengde og dybde på balkongen/svalgangen,og leveres varmforzinket. Har og levert systemet, hvor selve balkongen er blitt laget i treverk. |  |
| BWC 40 Plate | For bruk i plasstøpte dekker. |  |
| BWC 40 U | På forespørsel. |  |
