  3. Veiledning balkong med skjærforbindelser

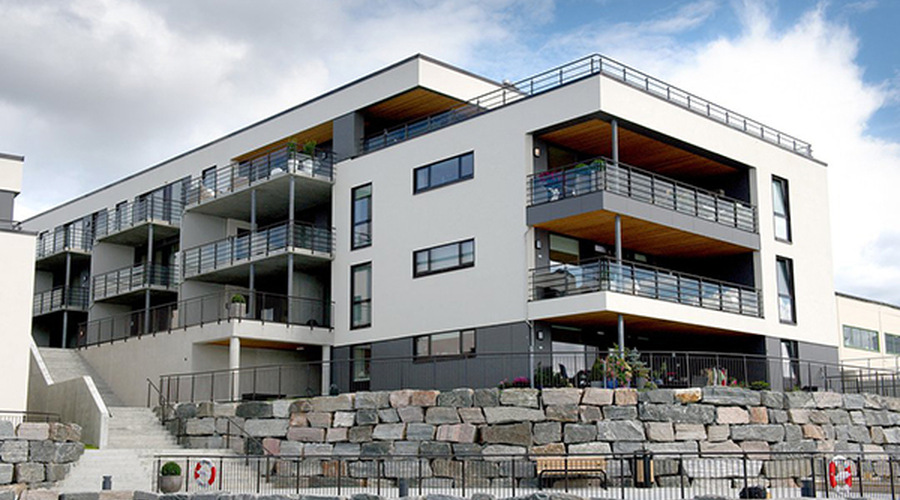

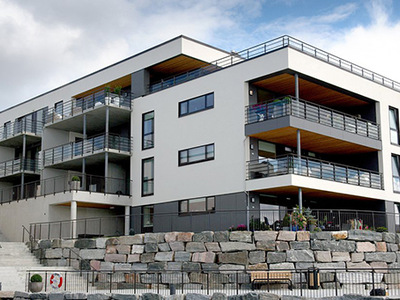

Balkong med søyle i front
Balkong med søyle i front
Balkong med søyle i front
Balkong med søyle i front

Balkong/svalgang-forbindelse med:

  • Ettermontering
  • Vanntetting
  • Trinnlyddemping
  • Kuldebrobryter

En kuldebro er egentlig en varmebro, fordi varme ledes ut gjennom "broen". For å gjøre varmetapet mindre,
er det viktig å ha færrest mulig kuldebroer i et energieffektivt bygg.

Invisible Connections® sitt BWC-system (Balcony Wall Connection) er utviklet for å oppfylle gjeldende krav til dokumenterte løsninger som tilfredsstiller TEK. Det være seg krav til trinnlydsdemping og dokumentert varmestrøms gjennomgang. I tillegg er det viktig at det er tilrettelagt, slik at man oppnår god vanntetting når klimaveggen etableres.

Systemet muliggjør ettermontasje av balkong/svalgang etter at utvendig klimavegg/fasade er ferdigstilt.


Skjærforbindelser

BWC 55-740 har klemflenssystem mot GU/vindsperre, og er den mest foretrukne løsningen i værutsatte strøk med mye slagregn.

BWC 55 light benyttes sammen med vindsperretape for å etablere god vanntetting.

BWC WB benyttes når det lages prefabrikkerte sandwichvegger i betong (se Memo 705 Isolerte veggelementer).


Alle typene benyttes enten sammen med balkongboks (BWC 55-4), vinkel eller ved å armere direkte på innerrør hvis balkongen plasstøpes.

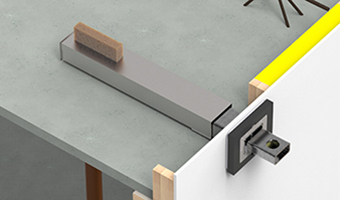

BWC 55-740
med klemflenssystem

BWC 55 light
uten klemflenssystem

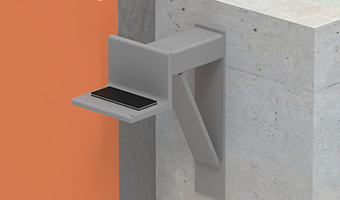

BWC WB

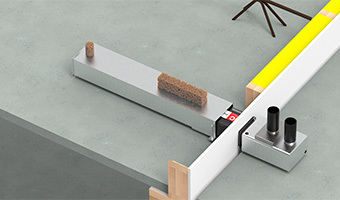

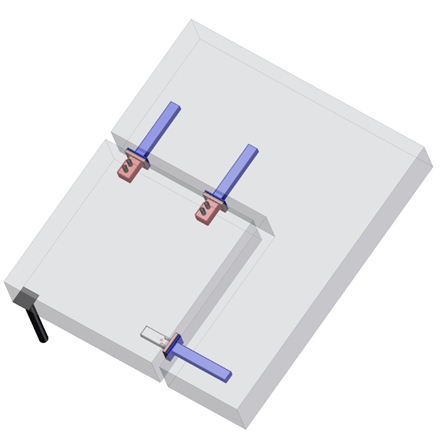

Eksempel med utsparingskasse lagt i plattendekke.Modell av BWC 55-light med BWC 55-4 (balkongboks).For søyle i front/skråstag og prefabrikkerte sandwichvegger i betong.




Bruksområder

Bruksområder

BWC 55 light mot HD

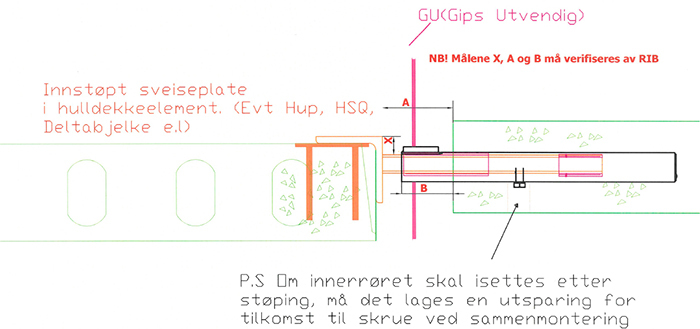

BWC 55 light på HD med balkongboks i balkong/svalgang.

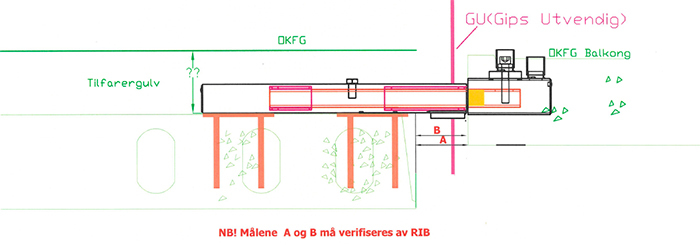

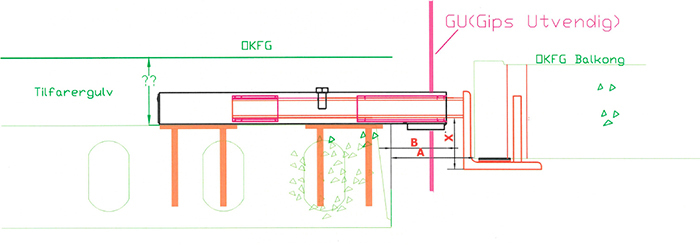

BWC 55 light på HD med vinkel
for balkong/svalgang.
BWC 55 light innstøpt i balkong/svalgang mot HD.

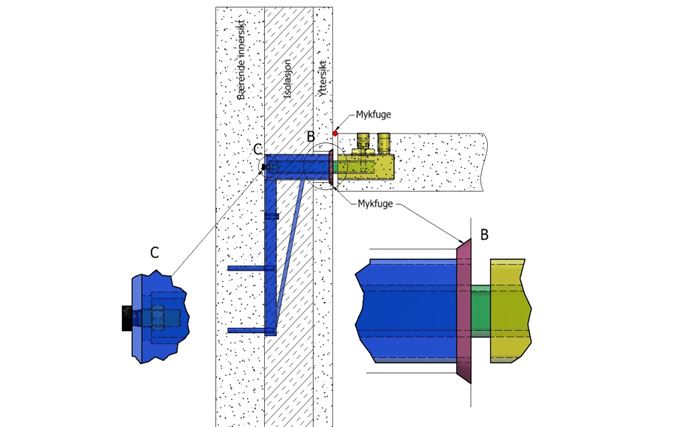

BWC brakett i isolert veggelement med balkongboks i
balkong/svalgang.

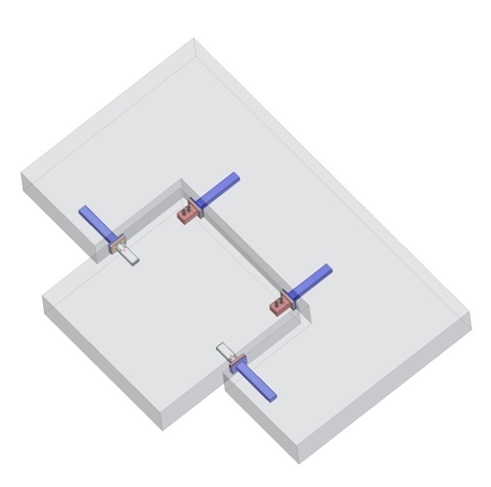

Kombinert med TSS (trappeforbindelse)
BWC i kombinasjon med TSS gir mange muligheter
BWC i kombinasjon med TSS gir mange muligheter.

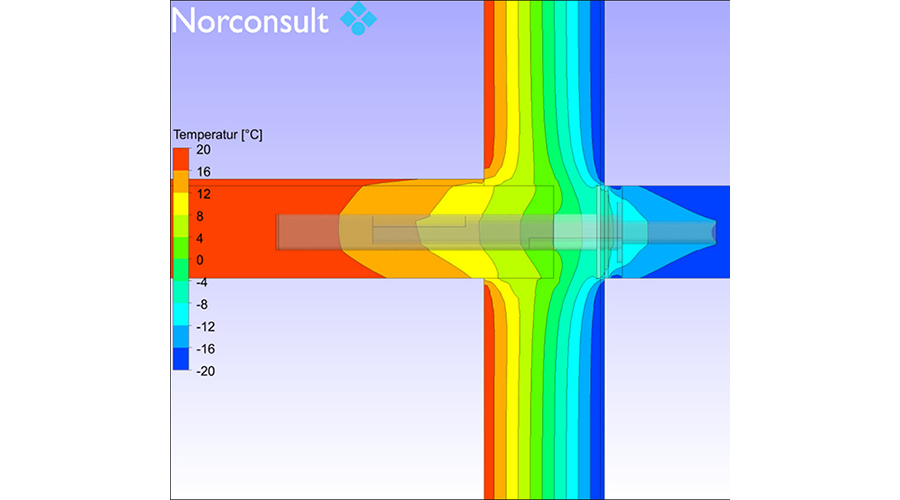

Kuldebrobryting
Enheter BWC WB
