Veiledning DTS - DTF forbindelser

  1. Produkter→
  2. DTS/DTF forbindelser→
  3. Veiledning DTS - DTF forbindelser

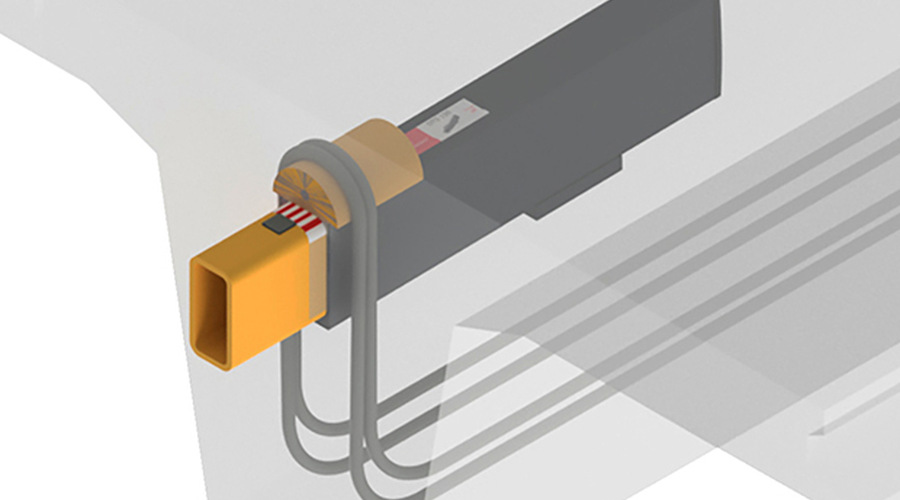

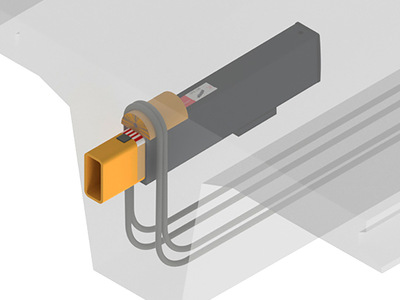

DTS 120 i thumbnail

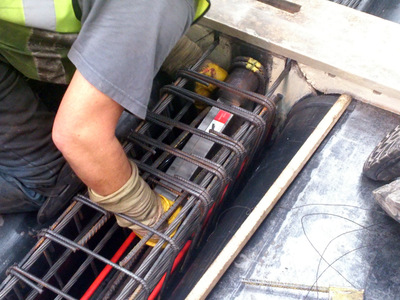

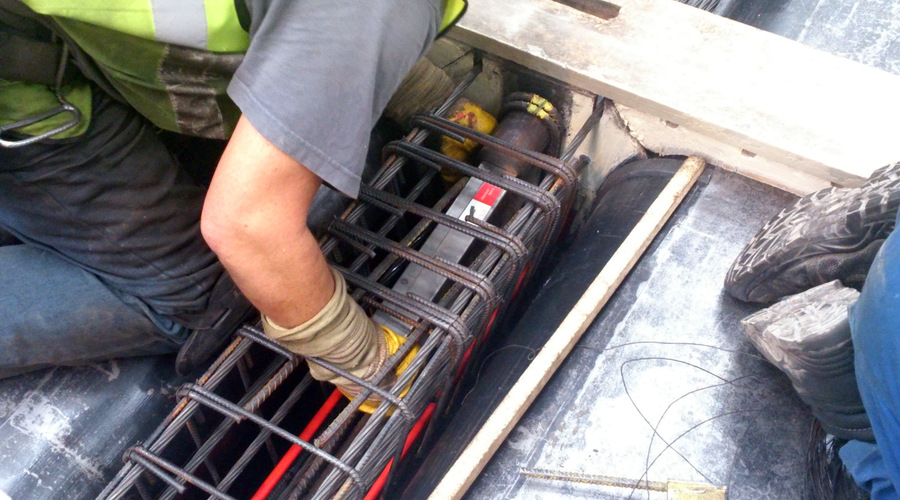

6 2 DSC 0255

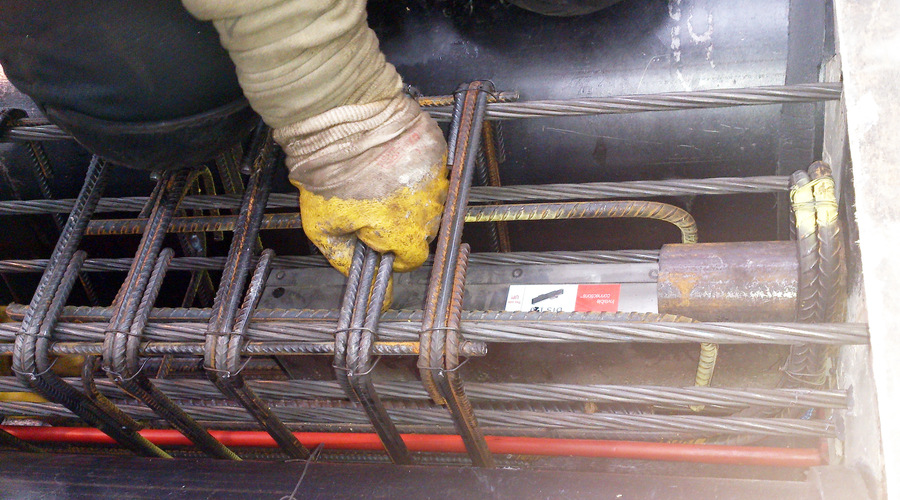

6 1 DSC 0253
DTS 120 i thumbnail
6 2 DSC 0255
6 1 DSC 0253

Våre DTS/DTF er en god metode å forbinde DT/SDT-elementer mot vegger. Forbindelsene kan også benyttes til mindre bjelker.

DTS er en allsidig teleskopisk forbindelse. Opprinnelig designet for DT- elementer, men den har vist seg meget anvendelig i andre typer dekker og bjelker for laster opp til 150kN.
DTS kan være en ‘’problemløser’’ i elementer som trenger en konsollfri forbindelse, der lasten ligger mellom våre trappeforbindelser og bjelke-søyle forbindelser.


Fordeler:

  • Usynlig forbindelse
  • Konsollfri forbindelse
  • Rask og effektiv montasje
  • Teleskopisk
  • Standardisert armering
  • Dokumentert og sertifisert løsning


Eksempler på anvendelse i prefabrikkerte elementer:

  • DT elementer
  • Store repos/trapper
  • Bjelker
  • Fasadepaneler



DT-dekkeBjelkeendeVegg/fasadepanel


Produktserie

Produktserie

BildeEnhetNavnKapasitet
DTF 120Duble-T Fast120 kN
DTF 150Duble-T Fast150 kN
DTS 120Double-T Shooter, teleskopisk120 kN

DTS 150

DTS 150 kN, teleskopisk forbindelse150 kN
Teknisk info / Memo

Teknisk info / Memo

Memo nrNedlastning

Format

Memo nr 801DTF120 DTS120 Tekniske spesifikasjonerPDF
Memo nr 802DTF120 DTS120 - Beregning av forankringsarmeringPDF
Memo nr 811DTF150 DTS150 Tekniske spesifikasjonerPDF
Memo nr 812DTF150 DTS150 BeregningPDF
Memo nr 830DTF DTS EksempelberegningerPDF
Memo nr 831DTF DTS BrannbeskyttelsePDF
Tekniske specifikasjoner

Tekniske spesifikasjoner

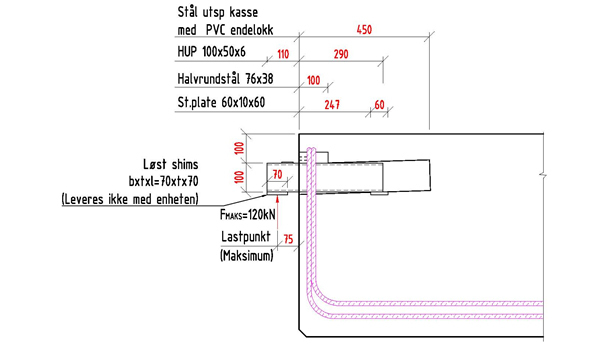

Ser mer om krefter på enhet i memo 811 for DTF og DTS 150 og i memo 801 for DTF 120 og DTS 120.


Beregning av armering

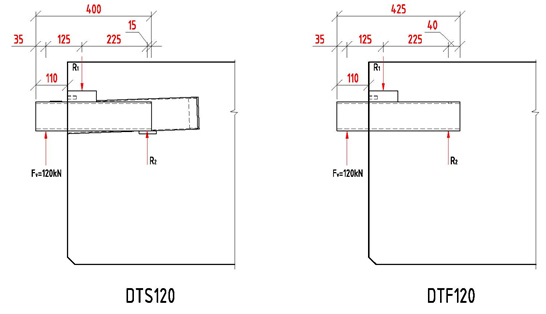

Ser mer om armering i memo 812 for DTF og DTS 150 og i memo 802 for DTF 120 og DTS 120.

Brannbeskyttelse

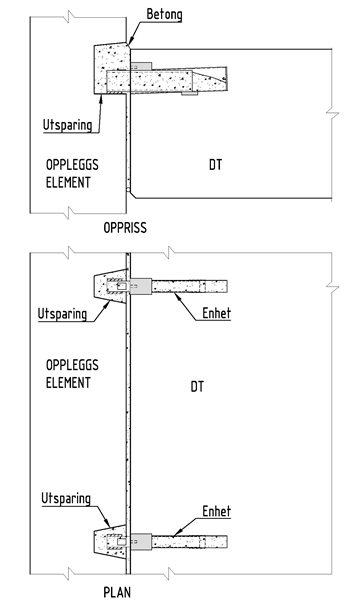

Se mer i memo 831 om brannbeskyttelse.
