BWC 40 utligger
- Produkter→
- Balkongforbindelser→
- Utkragede balkonger→
- BWC 40 utligger
Systemet består av flere deler:

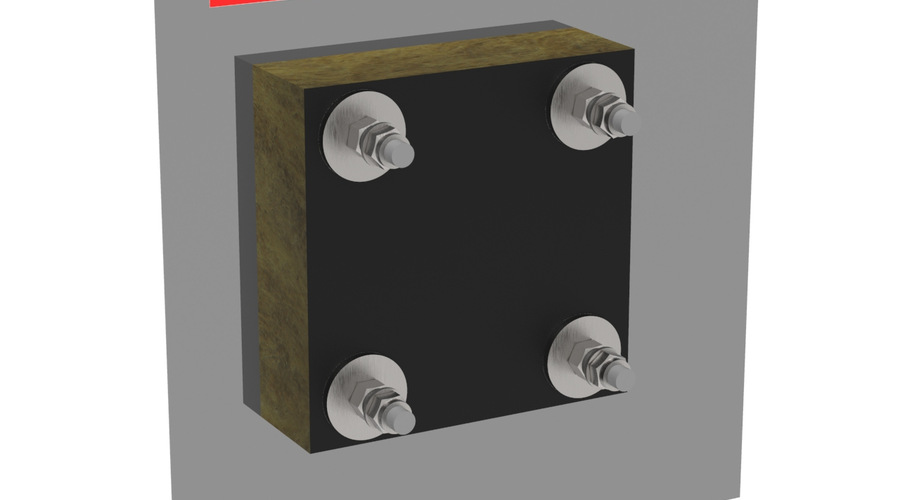

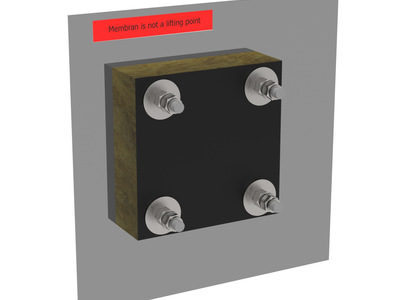

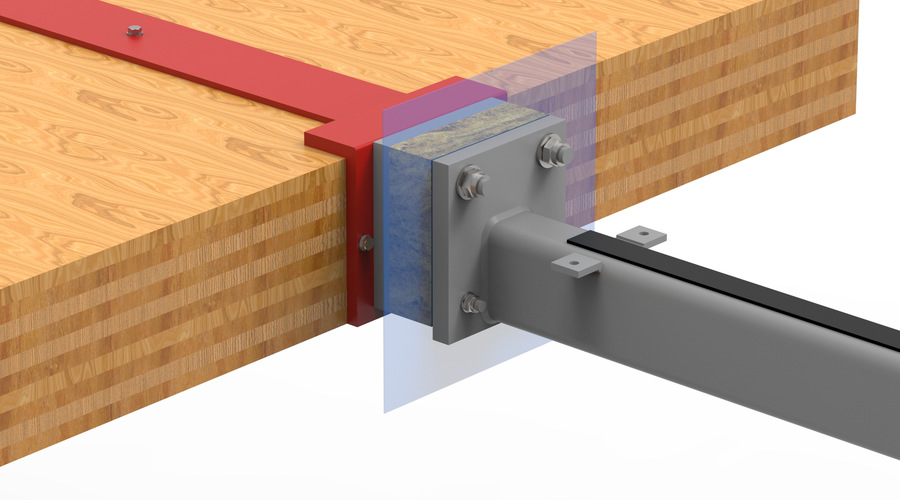

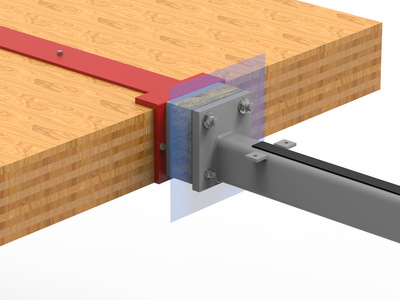

BWC U-H er Invisible Connections® sitt system hvor enheten med boltegruppe, isolasjonssjikt og vanntettingsmembran sveises til alternativer som: BWC 40 plate i dekkekant, HUP, HSQ e.l. BWC utligger blir deretter festet til boltegruppen for å støtte opp balkongen.

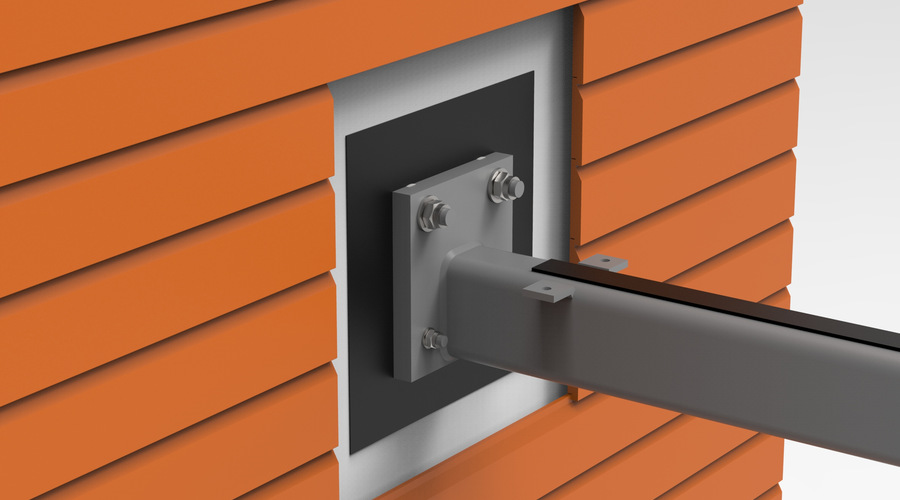

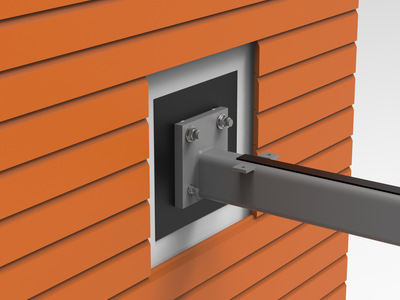

BWC 40 utligger: Dette er selve utliggeren som understøtter f.eks en tynn betongplate, trekonstruksjon eller stålbalkong. Dimensjonen her bestemmes av lengde og dybde på balkongen/svalgangen, og leveres varmforzinket.
Alle deler er laget av stål S355. Se mer i Invisible Connections ® Memo 750
| Kapasiteter | Fra analysen «BWC 30 U-H Plate dekkekant» Gjennomført i Ansys. Prosjekt «H» |
|---|---|
| Maks. moment (kNm) | 32 kN |
| Maks. skjærkraft(kN) | 60 kN |
| Maks. horisontal kraft(kN) | +/- 20 |
| Se mer i Invisible Connections® | MEMO 750 |
Teknisk info - Utkragede balkonger
Memo nr | Navn/nedlastning | Format | |
|---|---|---|---|
| Rapport | Dr. Techn Olav Olsen, tynne balkongdekker, rev 5 |  | |
| Rapport | 13642 OO R 002 Hjørnebalkong med BWC forbindelser | | |
| Beregninger | Klimagassberegninger IC 2022 | | |
| Beregning | Rambøll, BWC 40 U-H Varmetapsberegning | | |
| Memo 750 | Veiledning BWC utkraget | | |
| Memo 751 | Byggstandardene Balkonglaster og deformasjoner | | |

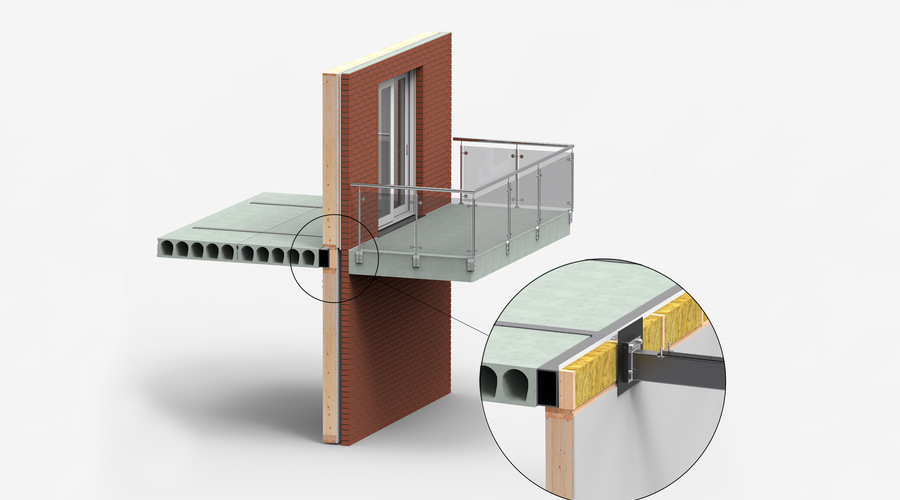

| Memo 752 | Memo 752 Veiledning Forankring BWC 40 U H til Hulldekke | | |
| Memo 755 | BWC 40 U, modal analyse | | |
| Memo 755A | BWC 40 U Modal Eksempler | | |
| Memo 756D | BWC 40 U-H, nedbøyning og lasteevne | | |
| K5 12 | K5 12 Sveis monteringsinstruks BWC 40 U H og BWC Utligger | |
| Bilde | Produkt |
Step |  DWG 2D |
IFC |
PDF |
|---|---|---|---|---|---|

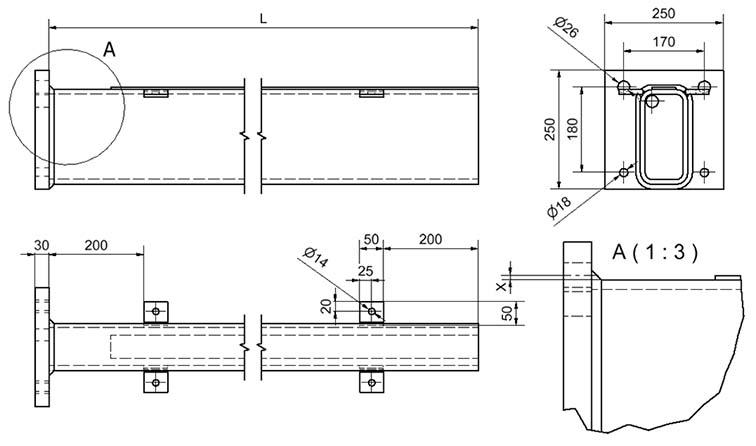

 | BWC 40 U-L | BWC 40 U-L | BWC 40 U-L | BWC 40 U-L |
Systemet består av flere deler:
BWC U-H er Invisible Connections® sitt system hvor enheten med boltegruppe, isolasjonssjikt og vanntettingsmembran sveises til alternativer som: BWC 40 plate i dekkekant, HUP, HSQ e.l. BWC utligger blir deretter festet til boltegruppen for å støtte opp balkongen.

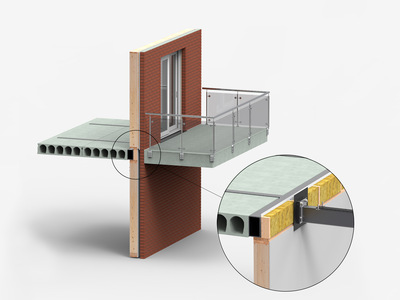

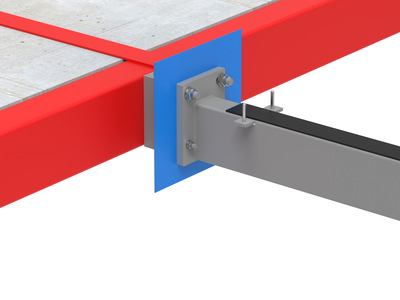

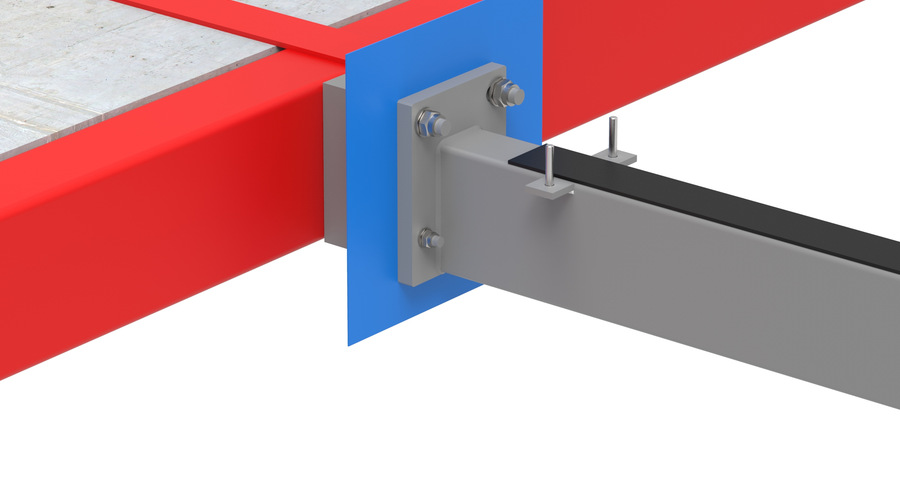

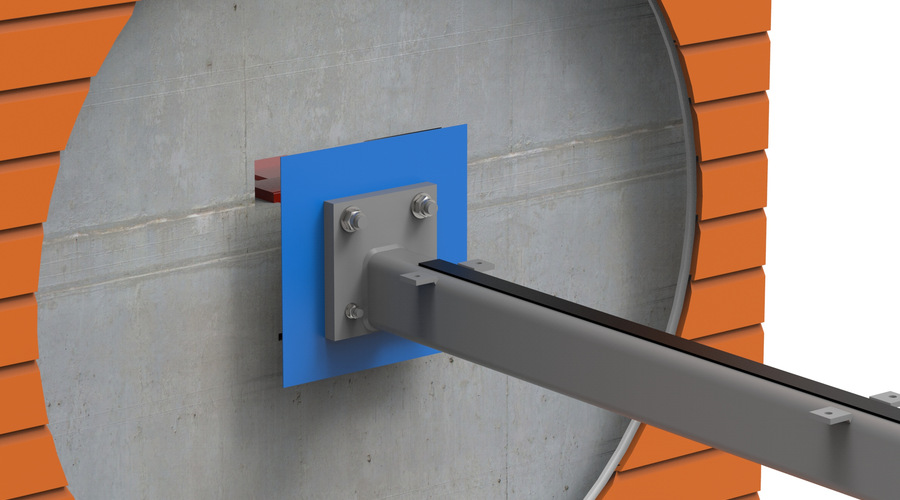

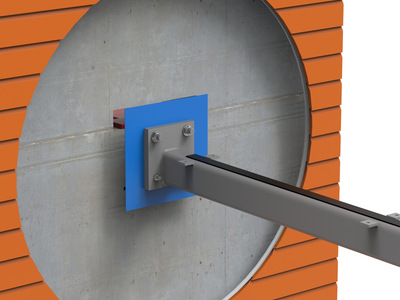

BWC U-H: Dette er hoveddelen, som vi oftest på fabrikken i Åndalsnes sveiser til en innstøpningsplate (BWC Plate 40 U-H) for bruk i plasstøpte dekker. Alternativt til en plate med strekkband, om det er et byggtransformasjonsprosjekt. Er det et bygg med hulldekker og stål bæresystem, er det leverandøren av byggets konstruksjonsstål, som sveiser enheten til byggstålet.
Invisible Connections kan og spesiallage varianter om det f.eks skal etableres balkong-/svalganger på etg med oppbygde terrasser
Alle deler er laget av stål S355.Se mer i Invisible Connections ® Memo 750
Systemet består av flere deler:
BWC U-H er Invisible Connections® sitt system hvor enheten med boltegruppe, isolasjonssjikt og vanntettingsmembran sveises til alternativer som: BWC 40 plate i dekkekant, HUP, HSQ e.l. BWC utligger blir deretter festet til boltegruppen for å støtte opp balkongen.
BWC plate 40 U-H: Denne platen med armering støpes inn i dekkekant. Her skal hoveddelen med boltegruppe sveises på, dette gjøres som oftest på fabrikken her på Åndalsnes.
Alle deler er laget av stål S355.Se mer i Invisible Connections ® Memo 750
Systemet består av flere deler:
BWC U-H er Invisible Connections® sitt system hvor enheten med boltegruppe, isolasjonssjikt og vanntettingsmembran sveises til alternativer som: BWC 40 plate i dekkekant, HUP, HSQ e.l. BWC utligger blir deretter festet til boltegruppen for å støtte opp balkongen.
BWC 40 U-T: Denne enheten (utsparingskassen) støpes inn i dekket
BWC 40 U: Denne braketten med boltegruppe føres inn i utsparingskassen og skal holde BWC utligger.
Alle deler er laget av stål S355.Se mer i Invisible Connections ® Memo 750
